Mô tả

Thông số

Chủng loại xe

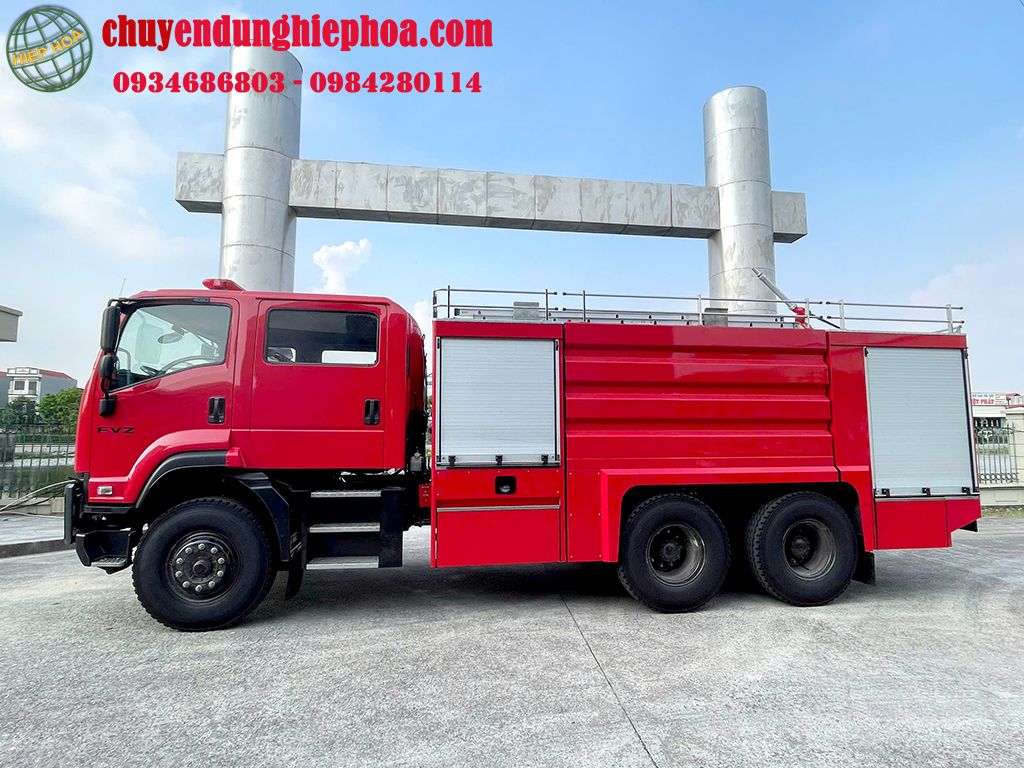

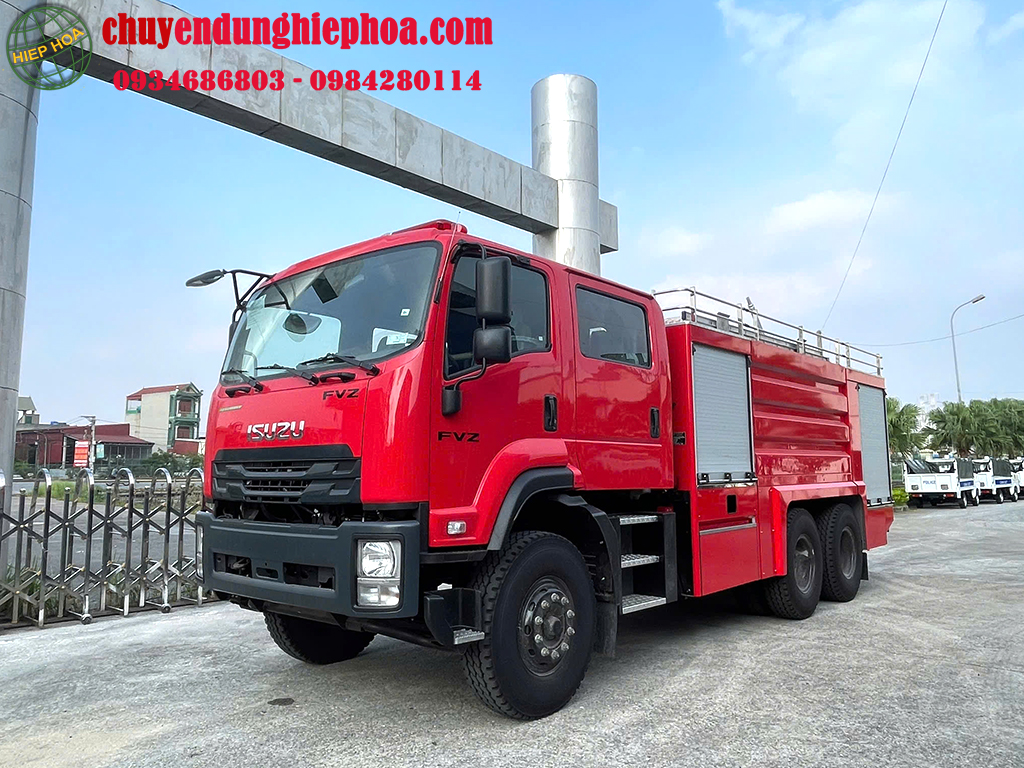

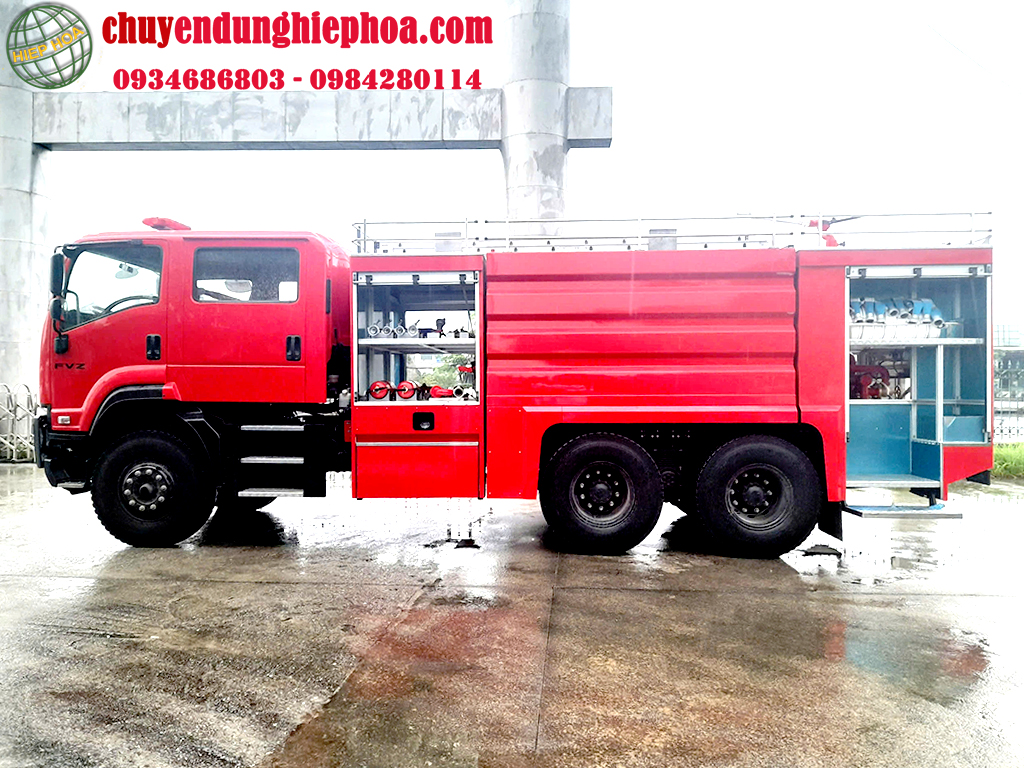

Loại xe: Ô tô chữa cháy

Xe chữa cháy sử dụng nước + foam

Model hệ thống chữa cháy

HIH-FT85HFP

Dung tích téc nước

8000 lít

Dung tích téc foam

500 lít

Xe nền (chassis)

ISUZU FVZ FVZ60QE5

Kích thước DxRxC

 ~ 8.910 x 2.500 x 3.310 (mm)

Tổng trọng tải (kg)

~ 20.410 Kg

Chất lượng hàng hoá

Xe chữa cháy xuất xưởng  mới 100%

Hãng sản xuất

Công ty CP Ô tô chuyên dùng Hiệp Hòa

Màu sơn của vỏ xe

Màu đỏ RAL3000

Hiệu

ISUZU

Model xe cơ sở

ISUZU FVZ60QE5

Chiều dài cơ sở (mm)

4.115 + 1.370

Vệt bánh xe trước/sau (mm)

2.060/1.850/1.850

Khoảng sáng gầm xe (mm)

280

Loại

Cabin kép

Số cửa

4

Số chỗ ngồi

3 ghế phía trước nguyên bản ISUZU

4 ghế phía sau kiểu gập tự động, có bộ cài SCBA tiện dụng.

Kết cấu

Cabin được thiết kế hiện đại, có cửa rộng, tầm nhìn xung quanh tốt, ghế ngồi rộng rãi đạt tiêu chuẩn 13316:1, có thể là nơi thay đồ cho các chiến sỹ.

Cabin của xe được nâng hạ bằng hệ thống thủy lực, có nút dừng khẩn cấp, có thanh chống đảm bảo an toàn cho quá trình nâng hạ cabin, thuận lợi cho việc bảo dưỡng, sửa chữa.

Thiết bị lắp đặt trong cabin

1/ Âm ly, bộ đàm loa phóng thanh cho hệ thống đèn còi ưu tiên

2/ Công tắc điều khiển cho hệ thống khởi động bơm chuyên dùng

3/ Các thiết bị theo xe cơ sở

-2 tấm che nắng cho tài xế & phụ xế

-Kính chỉnh điện & khóa cửa trung tâm

-Tay nắm cửa an toàn bên trong

-Núm mồi thuốc

-Máy điều hòa

-USB-MP3, AM-FM radio

-Dây an toàn 3 điểm

-Kèn báo lùi

-Hệ thống làm mát và sưởi kính

-Phanh khí xả

-Đèn sương mù

Loại động cơ

Động cơ ISUZU 6NX1E5RC, 4 kỳ, 6 xy lanh thẳng hàng, đạt tiêu chuẩn khí thải EURO 5, tuabin tăng áp.

Công suất cực đại (kW/vòng phút)

206kW – 2.400 vòng/phút

Mô men lớn nhất N.m

820N.m/1.450~2.400 vòng/phút

Đường kính xy lanh và hành trình piston (mm)

115 x 125

Dung tích xy lanh (cc)

7790

Kiểu truyền lực bánh xe

6x4

Ly hợp

Loại đĩa ma sát khô, dẫn động thủy lực, trợ lực khí nén

Hộp số

ES11109 - Điều khiển bằng tay, 9 số tiến, 1 số lùi

Vận tốc lớn nhất

75,7 km/h

Độ dốc lớn nhất xe vượt được (tan %)

24,35 %

Trục trước

Phụ thuộc, nhíp lá, giảm chấn thủy lực

Trục sau

Phụ thuộc, nhíp lá

Cỡ lốp

11.00R20

Kiểu cơ cấu lái

Loại trục vít ê cu bi

Dẫn động

Cơ khí có trợ lực thủy lực

Cột lái

Cột tay lái có thể thay đổi độ nghiêng và chiều cao.

Phanh chính

Tang trống, dẫn động phanh thủy lực, điều khiển khí nén.

Phanh đỗ xe

Tang trống, tác dụng lên trục thứ cấp hộp số

Thùng nhiên liệu (lít)

200

Hệ thống điện

24V

Ắc quy

2 bình - 12V, 70Ah

Bộ đồ nghề cơ sở

Có

HỆ THỐNG CHUYÊN DÙNG

Vật liệu thân xe chữa cháy và khoang chứa đố

Làm bằng các khung nhôm hợp kim (Aluminum profile) nhẹ, bền, chắc chắn. Các mối ghép khung nhôm bằng bu lông, ví, ke inox 304.

Các bản mã, gân tăng cứng được làm bằng thép chuyên dụng nhập khẩu từ Đức, Nhật.

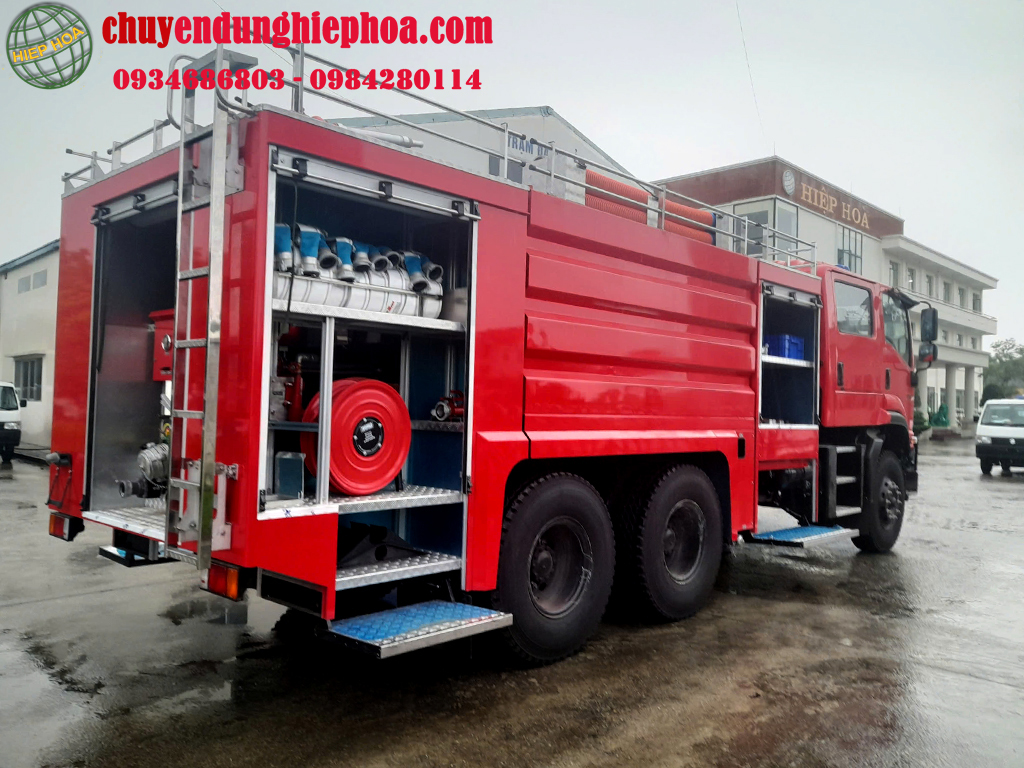

Tất cả các khoang đều có cửa nhôm cuốn

Cấu trúc

Thiết kế phù hợp cho việc thông gió và thoát nước ở những chỗ cần thiết và dễ nhìn thấy cả ở đằng trước, hai bên và đằng sau. Cấu trúc thân xe dễ dàng tiếp cận để chứa các ống dẫn, dụng cụ và thiết bị cần thiết.

Nóc xe và sàn làm việc

Nóc xe thiết kế chống trượt, làm bằng các tấm nhôm chống ăn mòn cho nhân viên chữa cháy thao tác ở trên

Thang ống

Có bố trí 01 thang ở phía sau xe để lên/xuống nóc và sàn làm việc dễ dàng. Thang có thể nâng lên hạ xuống để thao tác được thuận lợi.

Bậc lên xuống

Được thiết kế phù hợp thuận tiện cho quá trình chữa cháy.

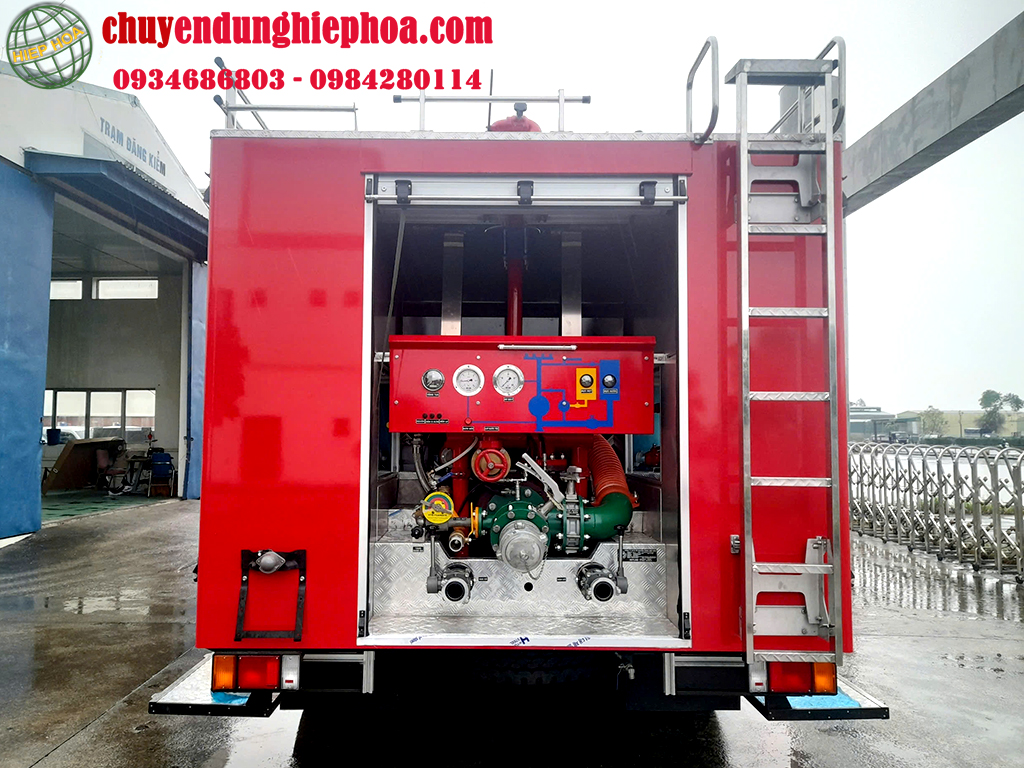

Khoang chứa bơm

Khoang đặt bơm và bảng điều khiển bơm.

Trên bảng điều khiển có lắp hệ thống an toàn; hệ thống đặt áp suất làm việc cho bơm; hệ thống tăng ga; các đèn chỉ báo mức nước công nghệ LED tiên tiến, thuận lợi và chính xác; đèn báo mức Foam công nghệ LED; đồng hồ báo áp suất âm; đồng hồ báo áp suất phun; báo tốc độ vòng quay của bơm…

Tất cả các chức năng của xe chữa cháy được tích hợp trên bảng điều khiển một cách hợp lý, sao cho tất cả các chức năng này có thể được điều khiển chỉ bằng một người.

Dung tích téc nước (lít)

8000

Hình dạng

Hình khối chữ nhật

Vật liệu

Làm bằng thép không gỉ Inox SUS304, chống mài mòn và có đặc tính cơ học cao.

Vách dày 3mm. đáy dày 4mm

Dung tích téc bọt (lít)

500 lít Foam

Hình dạng

Hình khối chữ nhật

Vật liệu

Làm bằng thép không gỉ Inox SUS304, chống mài mòn và có đặc tính cơ học cao.

Vách dày 3mm, đáy dày 4mm

HỆ THỐNG BƠM CHỮA CHÁY

Model: HFP 1000

Nhiệm vụ: Bơm chữa cháy có nhiệm vụ hút nước từ bồn chứa nước và bồn chứa foam của xe chữa cháy hoặc trực tiếp hút nước từ các trụ cấp nước, ao hồ tạo áp suất cao phun nước dập tắt các đám cháy nhanh nhất

Bơm có thể hoạt động liên tục trong thời gian dài khi được hút nước từ ao hồ, trụ nước hoặc từ các xe tiếp nước.

Xuất xứ: Hiệp Hòa

Lưu lượng:  Đạt 3.785 lít/phút tại áp suất 10,3 bar

Cánh bơm: Bằng hợp kim đồng, sử dụng công nghệ đúc chân không, làm giảm các khuyết tật của sản phẩm khi đúc.

Cánh bơm sau khi đúc được gia công tinh lần cuối, đảm bảo độ chính xác cao, làm tăng hiệu suất và tuổi thọ của bơm.

Cánh bơm được cân bằng động, giúp cho bơm hoạt động êm hơn, làm giảm các lực va đập tác dụng lên trục chính và các ổ bi.

Trục bơm: Bằng thép không gỉ, được gia công với độ chính xác cao, có khả năng chống ăn mòn và mài mòn.

Thân bơm: Bằng vật liệu thép đúc, giúp bơm luôn cứng vững, ổn định trong quá trình làm việc, đạt độ chính xác cao sau khi gia công.

Bơm được sơn màu đỏ RAL 3000

Thiết bị Zoăng phớt: Các phớt và zoăng bao kín có kết cấu tinh tế và được làm bằng vật liệu phi kim đặc biệt nên có thể bù được các kích thước đã bị mòn của phớt, do vậy kéo dài tuổi thọ của bơm và người sử dụng không cần phải căn chỉnh phớt.

Kết cấu luôn kín khít, giúp bơm đạt áp suất và hiệu suất cao.

Truyền động: Thông qua bộ trích công suất PTO từ động cơ của xe nền với thiết kế hợp lý, giúp cho việc truyền động được êm ái, đạt hiệu suất cao.

Vị trí lắp đặt của PTO phù hợp với các đường truyền lực các đăng, giúp nâng cao hiệu quả tăng tốc của bơm.

Bánh răng tăng tốc: Trên bơm chính có trang bị một bộ truyền bánh răng ăn khớp. Nhờ có cặp bánh răng này mà các vòng bi và các phớt của trục bơm chính được bảo vệ tối ưu do lực va đập trực tiếp từ các đăng tác dụng lên bơm chính đã được tối thiểu hóa.  Điều này có ý nghĩa vô cùng quan trọng đối với tuổi thọ và hiệu suất của bơm.

Thiết bị hiển thị tốc độ quay của bơm:  Trên bơm chính có tích hợp sẵn bộ hiển thị tốc độ quay của bơm, giúp cho người sử dụng thiết lập được một chế độ làm việc hiệu quả, an toàn, có thể lựa chọn được áp suất và lượng nước thích hợp cho từng trường hợp cụ thể.

BƠM CHÂN KHÔNG

Kiểu: Bơm chân không cánh gạt, cánh bơm được làm bằng vật liệu phi kim đặc biệt có khả năng tự bôi trơn, điều này rất thuận tiện cho quá trình sử dụng.

Chiều sâu hút: 8 m

Thời gian hút được nước: 20-28 (giây)

HỆ THỐNG TRỘN HÓA CHẤT

Hệ thống trộn hóa chất tuần hoàn, sử dụng áp suất nước mà bơm chính tạo ra để trộn Foam vào đường hút của bơm.

Hóa chất bọt B (1% - 3%-6% ).

Model: HTB – FOAMATE

BỘ TRÍCH CÔNG SUẤT – PTO

Kiểu trục chia Slip-shapft 3 trục dọc

Tỷ số truyền 1.562:1

Số bánh răng ăn khớp 3

Lăng giá – súng phun

Model HM-235, xuất xứ: Hiệp Hòa

Điều khiển bằng tay, có khả năng phun nước, hỗn hợp nước và Foam chữa cháy

Lưu lượng phun 1.800 lít/phút – 7bar

Hệ thống âm ly loa phóng thanh và đèn ưu tiên

THIẾT BỊ TRANG BỊ THEO XE  ĐÁP ỨNG TCVN 13316-3:2022

 Số lượng

1. Vòi chữa cháy Ø50:

 10 cuộn

2. Vòi chữa cháy Ø65:

  10 cuộn

3. Hệ thống phản ứng nhanh

 01 bộ

4.Lăng chữa cháy (B) – D50:

Theo TCVN

5.Lăng chữa cháy (A) – D65:

Theo TCVN

6.Lăng đa năng – D50:

 Theo TCVN

7.Lăng phun bọt bội số thấp chữa cháy:

 Theo TCVN

8.Lăng giá chữa cháy di động:

 Theo TCVN

9.Bình bột chữa cháy:

 Theo TCVN

10.Ống hút bọt bên ngoài và khớp nối:

 Theo TCVN

11. Ezecter hút bọt:

 Theo TCVN

12.Ezecter hút nước:

 Theo TCVN

13.Ba chạc:

 Theo TCVN

14.Cờ lê ống hút nước:

 Theo TCVN

15.Cờ lê vòi phun nước:

 Theo TCVN

16.Cờ lê mở họng trụ nước chữa cháy:

 Theo TCVN

17.Thang móc chữa cháy:

 Theo TCVN

18.Thang chữa cháy 2 tầng:

  Theo TCVN

19. Đầu nối hỗn hợp:

  Theo TCVN

20.Cầu bảo vệ vòi chữa cháy:

  Theo TCVN

21.Vá vòi chữa cháy

  Theo TCVN

22.Kẹp vòi chữa cháy

  Theo TCVN

23.Câu liêm chữa cháy

  Theo TCVN

24.Bồ cào chữa cháy

  Theo TCVN

25.Búa cao su

  Theo TCVN

26.Rìu chữa cháy

  Theo TCVN

27.Đèn pin cầm tay, sạc pin

 Theo TCVN

28.Mặt nạ trùm đầu phòng độc cách ly + bình khí thở (SCBA)

 Theo TCVN

29.Bộ dụng cụ phá dỡ bằng tay

 Theo TCVN

30.Xẻng chữa cháy

 Theo TCVN

31.Búa tạ

 Theo TCVN

32.Kìm cắt cộng lực

 Theo TCVN

33.Cuốc chim

 Theo TCVN

34.Chăn chiên chữa cháy

 Theo TCVN

35.Thiết bị hút khói di động

  Theo TCVN

36.Ống hút nước chữa cháy

  Theo TCVN

37.Giỏ lọc của ống hút nước

  Theo TCVN

38.Dây kéo ống hút + giỏ lọc rác

  Theo TCVN

39.Vòi tiếp nước chữa cháy

  Theo TCVN

40.Bơm chữa cháy khiêng tay

  Theo TCVN

41.Chèn bánh xe

  Theo TCVN
