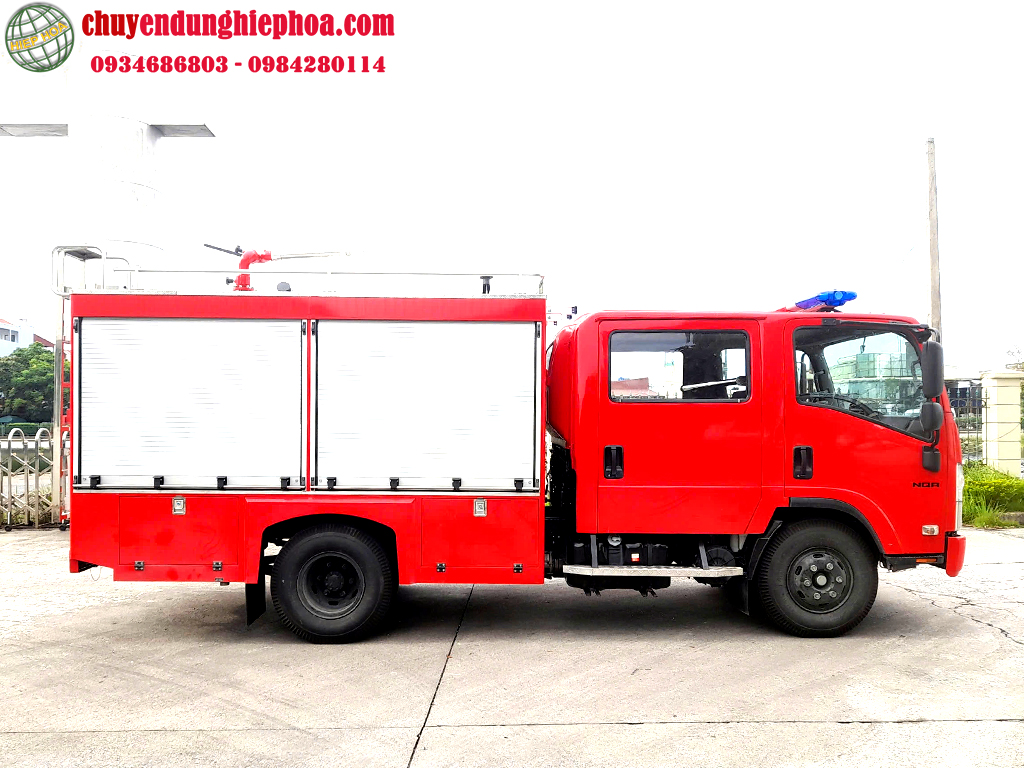

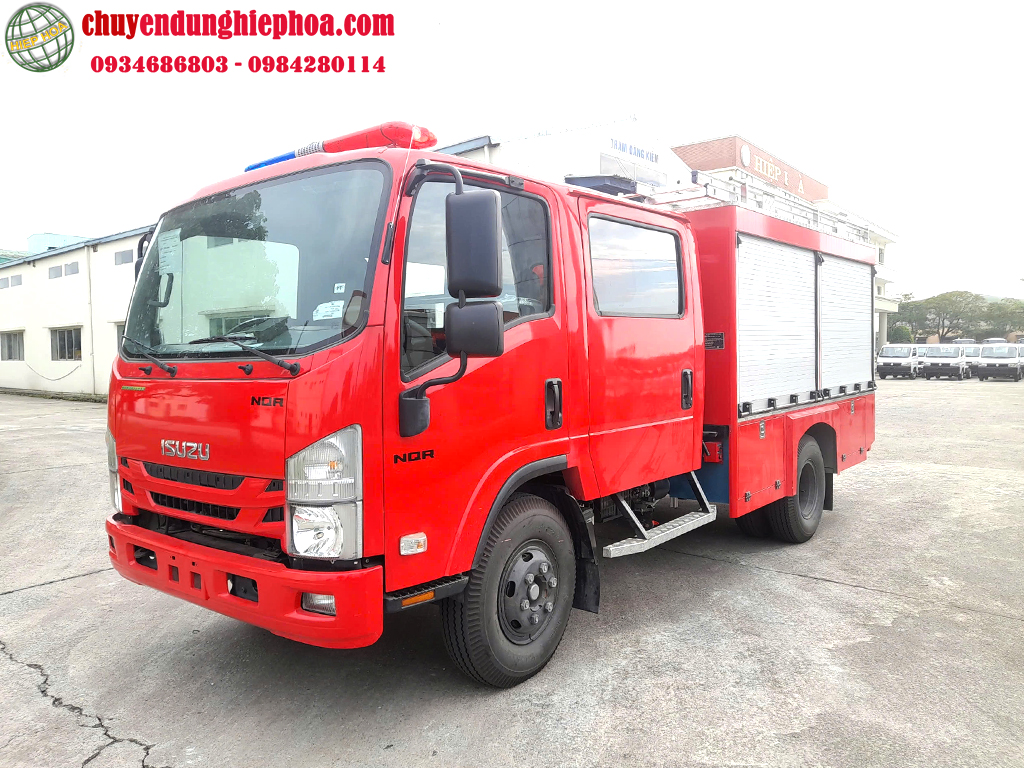

Xe chữa cháy isuzu 2,6 khối

Mô tả

Thông số

Chủng loại xe

Loại xe: Ô tô chữa cháy

Xe chữa cháy sử dụng nước + foam

Mã kiểu loại

NQR75HE5/HIH-FT26HFP

Dung tích téc nước + Foam

2.300 lítnước + 300 lít Foam

Bơm chữa cháy

Model HFP750

Lưu lượng 2839 l/p tại 10.3 bar

Kích thước DxRxC

6.400 x 2.250 x 3020

Tổng trọng tải (kg)

8.650 kg

Đảm bảo tỷ lệ công suất kw/t = 114/8,65 = 13,27 > 10

Chất lượng hàng hoá

Xe mới 100%

Nhà sản xuất

Công ty CP Ô tô chuyên dùng Hiệp Hòa

Màu sơn của vỏ xe

Màu đỏ RAL3000

Hiệu

ISUZU

Model

ISUZU NQR75HE5

Chiều dài cơ sở (mm)

3.365

Vệt bánh xe trước/sau (mm)

1.680/1.650

Khoảng sáng gầm xe (mm)

225

Tổng trọng tải thiết kế (kg)

9.500

Tự trọng của xe (kg)

2.800

Loại

Cabin kép

Số cửa

4

Số chỗ ngồi

6

Kết cấu

Cabin được thiết kế hiện đại, có cửa rộng, tầm nhìn xung quanh tốt, ghế ngồi rộng rãi có thể là nơi thay đồ cho các chiến sỹ. Cabin của xe được nâng hạ bằng hệ thống thủy lực, có nút dừng khẩn cấp, có thanh chống đảm bảo an toàn cho quá trình nâng hạ cabin, thuận lợi cho việc bảo dưỡng, sửa chữa.

Thiết bị lắp đặt trong cabin

1/ Âm ly, bộ đàm loa phóng thanh cho hệ thống đèn còi ưu tiên

2/ Công tắc điều khiển cho hệ thống khởi động bơm chuyên dùng

Công tắc PTO

Công tắc Bơm

Công tắc đèn chiều sáng khoang thiết bị

3/ Các thiết bị theo xe cơ sở

2 Tấm che nắng cho tài xế & Phụ xế

Kính chỉnh điện & Khóa cửa trung tâm

Tay nắm cửa an toàn bên trong

Núm mồi thuốc

Máy điều hòa

Dây an toàn 3 điểm

Kèn báo lùi

Hệ thống làm mát và sưởi kính

USB-MP3, AM-FM Radio

Hộp đen lưu dữ liệu hoạt động xe DRM

Cảnh báo khóa Cabin

Phanh khí xả

Thân xe chữa cháy

Vật liệu

Làm bằng các khung nhôm hợp kim (Aluminum profile) nhẹ, bền, chắc chắn. Thân xe chữa cháy không sử dụng liên kết hàn, Các liên kết, mối ghép khung nhôm bằng bu lông lục giác, vít, ke inox 304.

Sắt xi phụ, thép dập U, được làm bằng thép chuyên dụng nhập khẩu từ Đức

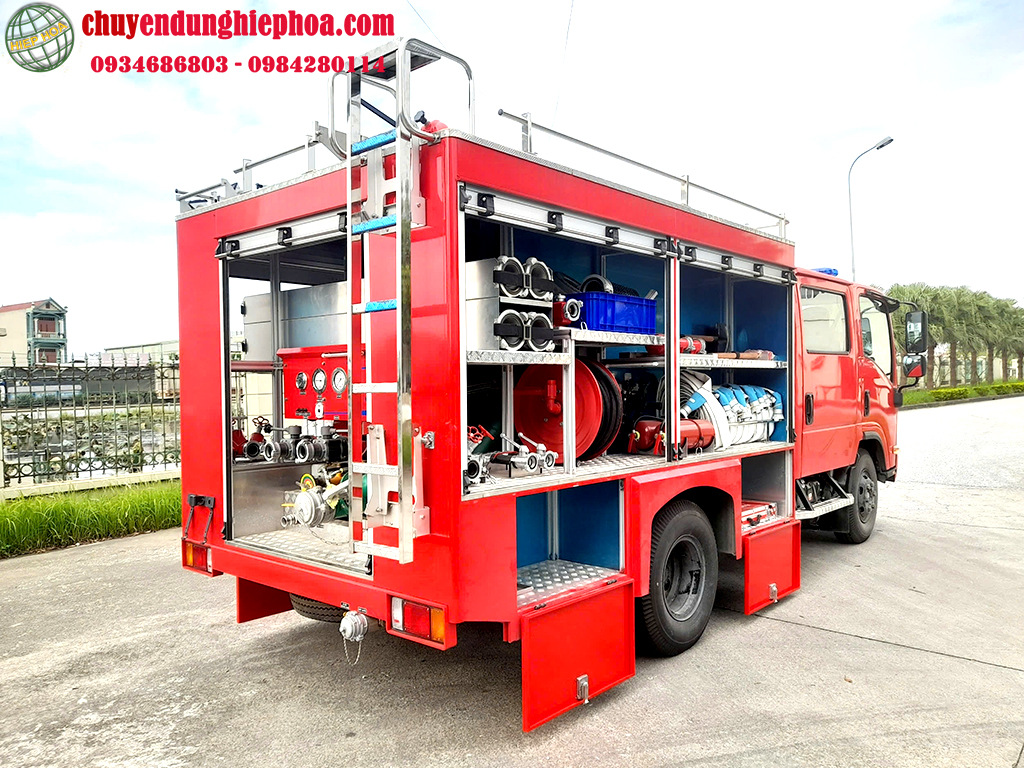

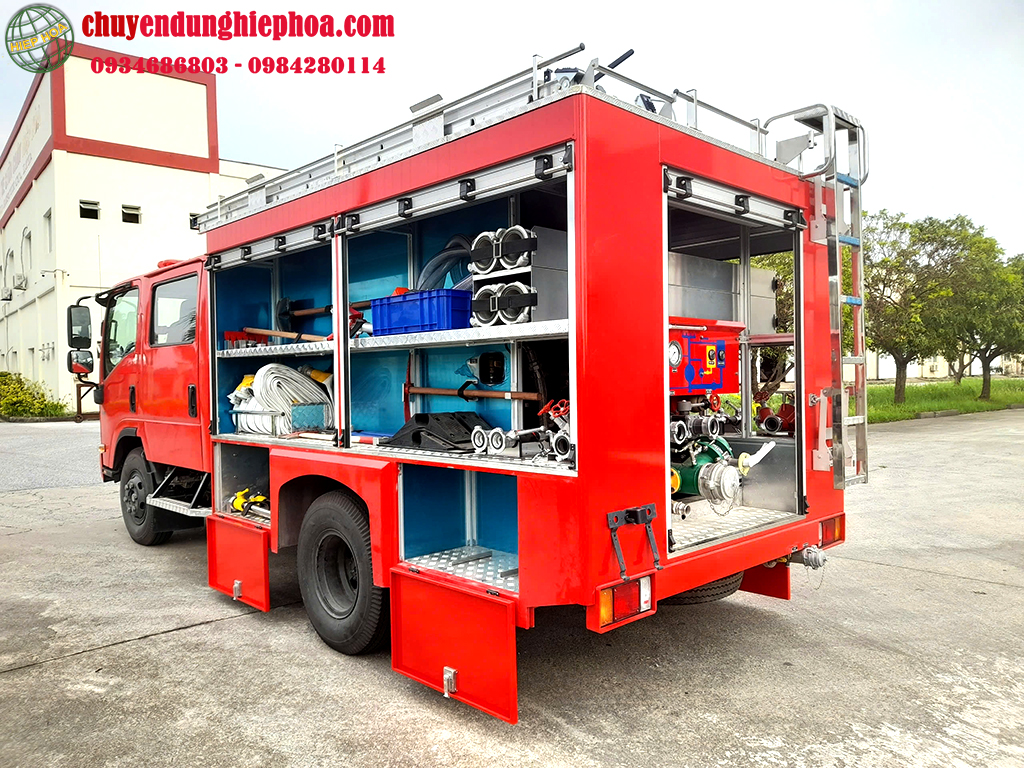

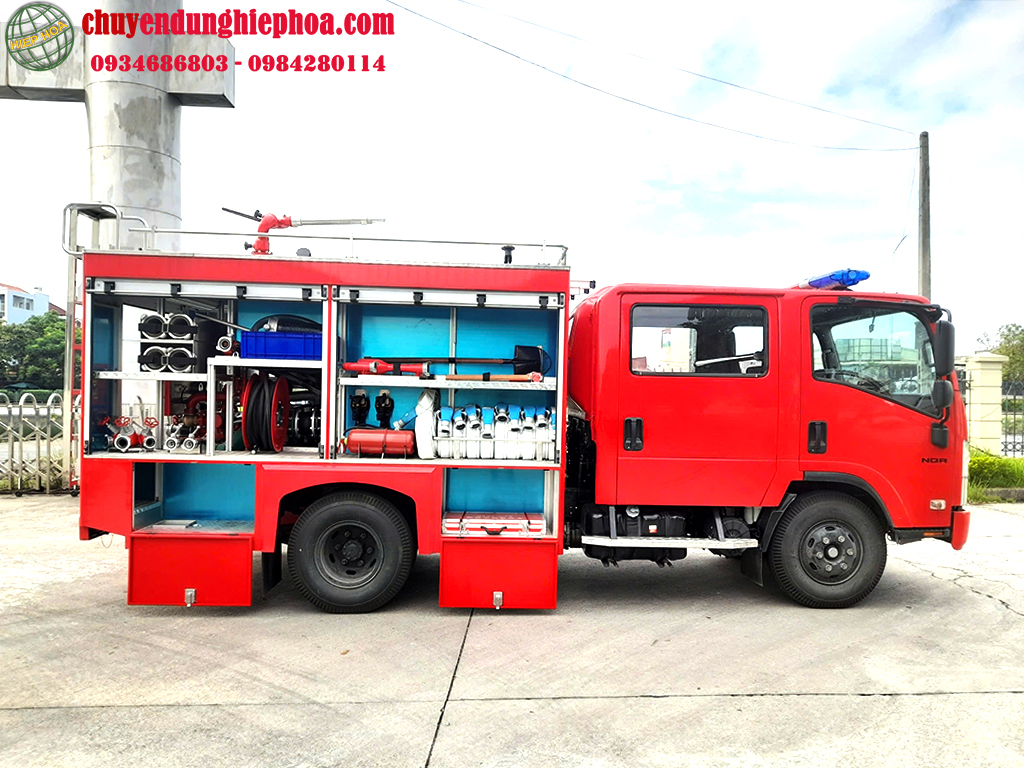

Khoang chứa thiết bị chữa cháy

Số lượng

04 khoang chính, mỗi bên 2 khoang

04 khoang phụ, mỗi bên 2 khoang

Vị trí

Lắp dọc, liền hai bên thân xe.

Vật liệu

Khung chịu lực được chế tạo từ hợp kim nhôm hình.

Bề mặt là nhôm tấm hợp kim, cách nhiệt, độ bền cao.

Cửa khoang chính là cửa nhôm cuốn tự động.

Cửa khoang phụ kiểu cửa mở bản lề.

Khoang chứa bơm chữa cháy

Vị trí

Lắp ở phía sau xe, được bố trí với không gian hợp lý, thuận tiện cho người sử dụng, và thuận lợi cho quá trình bảo dưỡng sửa chữa.

Vật liệu

Khung chịu lực được chế tạo từ hợp kim nhôm hình. Bề mặt là nhôm tấm hợp kim.

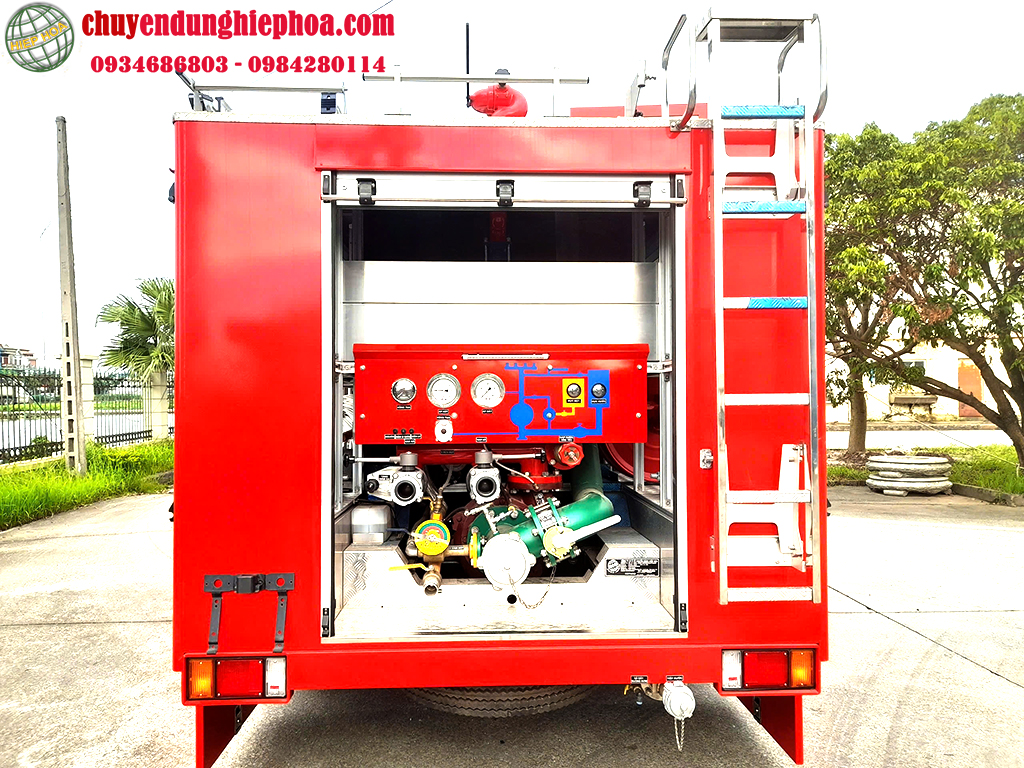

Bố trí buồng bơm

Gồm khoang chứa bơm và bảng điều khiển bơm.

Trên bảng điều khiển có lắp hệ thống thao tác:

Hệ thống thao tác bơm chân không;

Hệ thống tăng ga đặt áp suất làm việc cho bơm;

Đèn chỉ báo mức nước;

Đèn báo mức Foam;

Đồng hồ báo áp suất âm;

Đồng hồ báo áp suất phun;

Đồng hồ báo tốc độ vòng quay của bơm;

Nút điều khiển chọn chất tạo bọn và tỉ lệ chia bọt;

Công tắc nguồn;

Công tắc đèn làm việc;

Nút dừng khẩn cấp;

Tất cả các chức năng điều khiển của xe chữa cháy được tích hợp trên bảng điều khiển một cách hợp lý, sao cho tất cả các chức năng này có thể được điều khiển chỉ bằng một người.

Ngoài ra trên bảng điều khiển còn có sơ đồ kèm mũi tên chỉ hướng dòng chảy của nước và bọt trong hệ thống đường ống dẫn.

Dung tích téc nước (lít)

2.300 lít

Làm bằng thép không gỉ Inox SUS304, chống mài mòn và có đặc tính cơ học cao.

Dung tích téc bọt (lít)

300 lít Foam

Làm bằng thép không gỉ Inox SUS304, chống mài mòn và có đặc tính cơ học cao.

Bơm chữa cháy chuyên dùng trên xe

Model

HFP 750

Nhiệm vụ

Bơm chữa cháy có nhiệm vụ hút nước từ bồn chứa nước và bồn chứa foam của xe chữa cháy hoặc trực tiếp hút nước từ các trụ cấp nước, ao hồ tạo áp suất cao phun nước dập tắt các đám cháy nhanh nhất

Bơm có thể hoạt động liên tục trong thời gian dài khi được hút nước từ ao hồ, trụ nước hoặc từ các xe tiếp nước.

Xuất xứ

Công ty cổ phần ô tô chuyên dùng Hiệp Hòa

Lưu lượng

Hoặc 2.839 lít/phút tại áp suất 10,3 bar

Hệ thống trộn hóa chất

Hóa chất bọt B (1% - 3%-6% ).

Tỷ lệ trộn: lựa chọn1%, 3% và 6%

Các loại chất lỏng có thể dùng được : Bất kỳ loại chất lỏng nào, bọt protein, bọt flo, bọt flo với cấu trúc dạng hạt (FFFP), bọt khí tổng hợp và bọt khí hình thành từ màn hơi nước (AFFF).

Hoạt động tuần hoàn, sử dụng áp suất nước mà bơm chính tạo ra để trộn Foam vào đường hút của bơm.

Model

Model: HTB – FOAMATE (Hiệp Hòa)

Đạt 7.200 Lít/ Phút tại 1%

Đạt 7.200 Lít/ Phút tại 3%

Đạt 4.000 Lít/ Phút tại 6%

PTO truyền lực dẫn dộng bơm chữa cháy

Kiểu loại

Split- shaft PTO (trục chia)

Tỷ số truyền

1.562:1

Số bánh răng ăn khớp

3

Cơ cấu ly hợp

Ăn khớp bánh răng

Hệ thống dẫn động ăn khớp

Hệ thống khí nén điều khiển bằng van điện từ

Dầu bôi trơn

Dầu hộp số

Hệ thống làm mát cho PTO

Bơm dầu bôi trơn làm mát

Vật liệu vỏ PTO

Gang cầu

Lăng phun cố định trên nóc xe

Model

Model thân lăng HM-235 xuất xứ: Hiệp Hòa

Đầu phun nước:  size NH 2-1/2'' (hoặc tương đương)

Kiểu

Điều khiển bằng tay, có khả năng phun nước, hỗn hợp nước và Foam chữa cháy

Góc quay của lăng giá ở mặt phẳng nằm ngang (độ)

360^o

Góc quay của lăng giá ở mặt phẳng thẳng đứng (độ)

- 40^o ¸ + 90^o

Lưu lượng phun nước

1.700 lít/phút

Lưu lượng phun Foam

560 lít/phút – 7 bar

Tầm phun xa tối đa (m)

60m

Cửa vào

2 1/2’’

Cửa ra

2’’

Vật liệu

Hợp kim nhôm

Họng xả: có khớp nối nhanh theo TCVN

- Đường kính (mm)

65A

- Số lượng (chiếc)

02

- Vị trí

Phía sau xe và hai bên

Họng hút: có khớp nối nhanh theo TCVN

- Đường kính (mm)

125A

- Số lượng (chiếc)

01

- Vị trí

Phía sau xe

Họng tiếp nước vào téc

- Đường kính (mm)

65A

- Số lượng (chiếc)

01

- Vị trí

Phía sau xe, phía dưới buồng bơm.

Họng xả từ bơm đến lăng giá

- Đường kính (mm)

65A

- Số lượng (chiếc)

01

- Vị trí

Nóc xe

Hệ thống đèn ưu tiên tích hợp loa phóng thanh và có âm ly trong cabin

Âm ly

01 bộ

Công suất: 50W

Nguồn: 12 VDC

Dải tần số công tác: 400 ÷1400 Hz

chế độ cảnh báo: WAIL, SIREN, YELP, HI-LO

Loa phóng thanh

01 bộ

Nguồn cung cấp: 12 VDC

Công suất loa: 60W

Trở kháng loa: 4 hoặc 8 Ω

Đèn ưu tiên

01 dàn đèn ≥ 1.100mm;

Màu sắc: Đỏ -Xanh/Đỏ - Đỏ

Nguồn cung cấp: 12V hoặc 24V

Tần số chớp: 60÷120 lần/phút

Thiết bị trang bị tối thiểu trên xe theo TCVN 13316:3-2022

Vòi chữa cháy Ø50:

Model: DN50 x 1.6Mpa x 20m (Hoặc tương đương)

Xuất xứ: Hiệp Hòa hoặc tương đương

Chiều dài: 20m ± 0,2m

Khớp nối Gost: D50 – Vật liêu Nhôm

Áp suất sử dụng: 16bar.

10 Cuộn

Vòi chữa cháy Ø65:

Model: DN65 x 1.6Mpa x 20m (Hoặc tương đương)

Xuất xứ: Hiệp Hòa hoặc tương đương

Chiều dài: 20m ± 0,2m

Khớp nối Gost: D65 – Vật liêu Nhôm

Áp suất sử dụng: 16bar.

06 Cuộn

Hệ thống phản ứng nhanh:

Model: HH-RL30 (Hoặc tương đương)

Xuất xứ: Hiệp Hòa hoặc tương đương

Lưu lượng 150 l/min ở áp suất 0,8-1MPa;

Đường kính vòi Ø25mm.

Độ dài vòi : 30m + 01 lăng phun đa tác dụng.

Triển khai và thu hồi bằng tay

01 Hệ

Lăng chữa cháy (B) – D50:

Model: HHWN-50 (Hoặc tương đương)

Xuất xứ: Hiệp Hòa - Việt Nam

Vật liệu: Thân hợp kim nhôm; Tay cầm bọc cao su, chống trơn trượt; Khớp nối Gost D50 hợp kim Nhôm, có khóa

Áp suất làm viêc: 7 bar – Max 16bar.

02 Cái

Lăng chữa cháy (A) – D65:

Model: HHWN-65 (Hoặc tương đương)

Xuất xứ: Hiệp Hòa - Việt Nam

Vật liệu: Thân: Hợp kim nhôm; Tay cầm: bọc cao su, chống trơn trượt; Van đóng/mở: hợp kim nhôm; Khớp nối Gost D65 hợp kim Nhôm, có khóa.

Áp suất làm viêc: 7 bar – Max 16bar.

02 Cái

Lăng đa năng – D50:

Model: MWN-50 (Hoặc tương đương)

Xuất xứ: Hiệp Hòa/Forede  hoặc tương đương

Vật liệu: Thân: Hợp kim nhôm; Tay cầm: bọc cao su, chống trơn trượt; Van đóng/mở: hợp kim đồng; Khớp nối Gost D50 hợp kim Nhôm.

Áp suất làm viêc: 7 bar – Max 16bar.

Chế độ phun thẳng, phun sương, điều khiển bằng tay gạt với lưu lượng từ 220 – 350 LPM.

02 Cái

Lăng phun bọt bội số thấp chữa cháy:

Model : HHNF-400 (Hoặc tương đương)

Xuất xứ: Hiệp Hòa - Việt Nam

Áp lực làm việc : 2.0 Mpa

Lưu lượng : 220~400 Lpm

Vật liệu : Nhôm hợp kim

Khớp nối D65 hoặc D50

02 Cái

Lăng giá chữa cháy di động:

Model : 04-MH-50A (Hoặc tương đương)

Xuất xứ: Tomoken Việt Nam

Màu sắc : Bạc + Đỏ

Áp lực làm việc : 2.0 Mpa

Lưu lượng : 220~350 Lpm

Vật liệu : Nhôm hợp kim

Khớp nối D65 hoặc D50

01 Cái

Bình bột chữa cháy:

Loại ABC: 8 kg bột khô

Đáp ứng TCVN 6102:1996, TCVN 7026:2013

Xuất xứ: Trung Quốc

02 Bình

Ống hút bọt bên ngoài và khớp nối:

Ống nhựa mềm có khớp nối phù hợp với họng hút hóa chất bên ngoài của bộ trộn hóa chất lắp đặt trên xe.

Xuất xứ: Hiệp Hòa

01 Bộ

Ezecter hút bọt:

Ezecter hút bọt + ống hút bọt, có thể điều chỉnh tỉ lệ pha trộn.

Xuất xứ: Hiệp Hòa

Khớp nối D65 hoặc D50

O1 Cái

Ezecter hút nước:

Ezecter hút nước + ống hút.

Xuất xứ: Hiệp Hòa

Khớp nối D65 hoặc D50

01 Cái

Ba chạc:

Đầu vào: 1 đầu nối 66 mm

Đầu ra: 1 đầu nối 66 mm, 2 đầu nối 51 mm

Vật liệu chế tạo: Nhôm hợp kim

Xuất xứ: Hiệp Hòa

02 Cái

Cờ lê ống hút nước:

Phù hợp với khớp nối ống hút nước

Xuất xứ: Hiệp Hòa

02 Cái

Cờ lê vòi phun nước:

Phù hợp với khớp nối D65 và D50

Xuất xứ: Hiệp Hòa

04 Cái

Cờ lê mở họng trụ nước chữa cháy:

Loại thông dụng

Xuất xứ: Hiệp Hòa

02 Cái

Thang móc chữa cháy:

Chiều dài ≥ 3m.

Tải trọng: 150kg

Khoảng cách bậc: 30 -35 cm tùy từng model

Trọng lượng: ≤ 20 kg

Vật liệu: Hợp kim nhôm + Cao su + Móc thép

Xuất xứ: Việt Nam

01 Cái

Thang chữa cháy 2 tầng:

Chiều dài ≥ 6 m

Tải trọng ≥ 180 kg

Trọng lượng ≤ 30 kg

Vật liệu: Hợp kim Nhôm; Xuất xứ: Việt Nam

01 Cái

Đầu nối hỗn hợp:

Loại (50/65; 65/80; 50/80) mỗi loại 2 cái

Vật liệu: Hợp kim nhẹ

Xuất xứ: Việt Nam

06 Cái

Cầu bảo vệ vòi chữa cháy:

Vật liệu: Cao su

Tải trọng cho phép: ≥ 10 tấn

Xuất xứ: Hiệp Hòa

02 Cái

Vá vòi chữa cháy:

Kích thước phù hợp với vòi D50 và D65

Miếng vá làm từ vải với Vynil

Xuất xứ: Hiệp Hòa

04 Cái

Kẹp vòi chữa cháy:

Kích thước phù hợp với vòi D50 và D65

Vật liệu: Thép mạ kẽm

Xuất xứ: Hiệp Hòa

04 Cái

Câu liêm chữa cháy:

Vật liệu: Thép

Cán: bằng gỗ dài 1,2m

04 Cái

Bồ cào chữa cháy:

Vật liệu: Thép

Cán: bằng gỗ dài 1,2m

01 Cái

Búa cao su:

Vật liệu: cao su

Cán: bằng gỗ dài 35cm

01 Cái

Rìu chữa cháy:

Vật liệu: Thép

Cán: bằng gỗ dài 70cm

01 Cái

Đèn pin cầm tay, sạc pin:

Loại xạc pin, bóng LED

Xuất xứ: Việt Nam

01 Cái

Mặt nạ phòng độc cách ly:

Đạt tiêu chuẩn QCVN 10:2012/BLĐTBXH thể hiện trên vỏ hộp

Vật liệu phần đầu: Aramid định lượng 150g/m2 phủ nhôm chịu nhiệt chống cháy.

Phin lọc: Gồm các lớp lọc canister, lớp lọc khói thuốc lá, lớp lọc carbon catalyzer sợi siêu mịn để ngăn chặn khói, chất độc, sương mù, carbon monoxide và xyanua độc hại.

Chống khói CO nồng độ 25000ppm>40 phút

HCN đồng độ 400ppm >40 phút

HCL nồng độ 1000 ppm >40 phút

04 Bộ

Bộ dụng cụ phá dỡ bằng tay:

Bộ dụng cụ không phát sinh tia lửa khi sử dụng.

Bao gồm tối thiểu các thiết bị: thân cán có tay cầm chống trượt và các đầu dụng cụ chức năng có thể thay thế, tháo lắp: 01 đầu đục dẹt to; 01 đầu đục dẹt nhỏ; 01 đầu đục nhọn; 01 vấu bẻ khóa và 01 vấu cắt kim loại.

01 Bộ

Xẻng chữa cháy:

Vật liệu bằng thép tôi đặc biệt.

Chiều dài: cả cán gỗ ~1400 (mm)

Khối lượng: 2(kg)

02 Cái

Búa tạ:

Vật liệu bằng thép

Chiều dài: cả cán gỗ ≥ 700 (mm)

Khối lượng: ~5(kg)

01 Cái

Kìm cắt cộng lực:

Mỏ kìm được tinh luyện từ chất Crome tạo cho kìm sự cứng rắn, chắc khỏe và có tính bền cực đại, tay cầm được làm bằng nhựa tổng hợp, êm, thoải mái và an toàn.

Chiều dài: ~ 900mm.

Khối lượng: ~ 2.5 kg.

Xuất xứ: Việt Nam

01 Cái

Cuốc chim:

1 đầu nhọn và 1 đầu dẹt, làm bằng thép đúc đã gia nhiệt.

Chiều dài: ~ 800 (mm)

Khối lượng: ≤ 4,0 (kg).

01 Cái

Chăn chiên chữa cháy:

Được làm từ sợi cotton dễ thấm nước, sử dụng để chữa cháy khi đám cháy mới phát sinh hoặc dùng để giải cứu người khỏi đám cháy an toàn, nhanh chóng.

Chiều dài: ~2.000(mm)

Chiều rộng: ~1.600(mm)

Xuất xứ: Việt Nam

01 Cái

Thiết bị hút khói di động:

Công suất: 130W

Lưu lượng gió: 1500 M3/h

Cột Áp: 254 Pa

Vòng quay: 2800 vòng/phút

Sải cánh: 20cm

01 Bộ

Ống hút nước chữa cháy:

Hãng sản xuất ống: TOYO – Nhật Bản

Hoàn thiện: Hiệp Hòa

Đường kính trong: 110mm,

Số đoạn ống: 2 đoạn 4m (hoặc 4 đoạn 2m)

Khớp nối nhanh: D125

08 m

Giỏ lọc của ống hút nước:

Bằng thép sơn chống rỉ, có khớp nối phù hợp với ống hút nước, có dây kéo kèm theo.

Khớp nối nhanh phù hợp với ống hú t nước

01 Cái

Dây kéo ống hút + giỏ lọc rác:

Dạng dây dù D6-D10, dùng để giữ rỏ lọc và ống hút nước không bị rớt khi hút ở ao hồ

10 m

Vòi tiếp nước chữa cháy:

Loại vòi vải tráng PVC.

Đường kính DN65 hoặc DN80

Chiều dài: 10m, có khớp nối nhanh Gost.

Áp suất làm việc: 10 bar

01 Cuộn

Bơm chữa cháy khiêng tay:

Model: JBQ4.0/7 – Trung Quốc

Lưu lượng: 400lít/phút

Công suất: 6,7 Kw

Trọng lượng khô: 42kg

Động cơ xăng 4 thì, 1 xi lanh, làm mát bằng gió.

(Bơm được kiểm định và dán tem kiểm định phương tiện PCCC)

01 Cái

Chèn bánh xe:

Cao su chịu lực

Tải chịu đựng: 10 tấn

01 Cái
