Xe chữa cháy với cần vươn lên cao 16,5m

ISUZU

Xe chữa cháy cần vươn
Dung tích 6000+1500, bơm KSP 1000
Tầm với của cần vươn lên cao 16,5m

PDF PRINT EMAIL ASK

Kính thưa quý khách, để biết giá bán Xe chữa cháy cần vươn ngày 15/12/2024
Vui lòng gọi ngay số điện thoại 0934.6868.03 – 0984.280.114

- Hỗ trợ nộp thuế trước bạ, đăng ký, đăng kiểm, mua bảo hiểm, lắp phụ kiện...

- Thủ tục đơn giản, nhanh gọn, tiết kiệm thời gian cho Quý khách

- Sản phẩm chính hãng, bảo hành và hậu mãi chu đáo.

XE CHỮA CHÁY CẦN VƯƠN

Tầm với cần vươn trên cao 16,5m

TỔNG QUAN XE CHỮA CHÁY CẦN VƯƠN

Trong nhịp sống đô thị văn minh, hiện đại ngày nay. Các nhà cao tầng như nhà liền kề, chung cư được xây dựng rất nhiều do vậy việc đảm bảo an toàn phòng cháy chữa cháy cho các nhà cao tầng là việc tất yếu.

Để phản ứng nhanh với đám cháy trong các khu nhà chung cư cao tầng và tham gia cứu hộ, cứu nạn chữa cháy trên cao thì chữa cháy trên cao là một giải pháp an toàn và cần thiết cho các đội PCCC chuyên nghiệp.

Với tình hình thực tế trên. Đội ngũ kỹ thuật Công ty CP ô tô chuyên dùng Hiệp Hòa rất nỗ lực trong nghiên cứu, sản xuất với mong muốn tạo ra một sản phẩm xe cúu hộ, cứu nạn và chữa cháy trên cao của người Việt phù hợp với thực trạng và điều kiện sử dụng thực tế xe ở trong nước.

Xe có tính cơ động cao, dễ dàng di chuyển trong các khu nhà chung cư, nhà cao tầng.

Điều khiển xe đơn giản, dễ sử dụng - phù hợp với nhiều đơn vị PCCC địa phương.

Phần điều khiển hệ thống chữa cháy trên cao theo hướng điều khiển cơ là chủ yếu, các thiết bị điện tử kiểm soát an toàn. Do đó xe sẽ khắc phục nhanh nhất sự cố hư hỏng. Tăng độ an toàn sử dụng xe.

Giá thành chế tạo xe rẻ hơn so với xe nhập khẩu.

Chủ động, sẵn sàng nguồn vật tư, thiết bị để thay thế nhanh nhất cho xe hoạt động.

THÔNG SỐ KỸ THUẬT XE CHỮA CHÁY CẦN VƯƠN

Thông số	Mô tả
GIỚI THIỆU CHUNG
Hàng hóa	Xe ô tô chữa cháy có cần vươn trên cao 16,5 m
Nhà sản xuất lắp ráp	Công ty CP Ô tô chuyên dùng Hiệp Hòa
Xuất xứ	Việt Nam
Chất lượng	mới 100%
Dung tích téc nước	6000 lít
Dung tích téc hóa chất	1500 lít
Bơm chữa cháy	KSP1000 – đạt 3.785l/p tại 10,3 bar
THÔNG SỐ CHÍNH
Xe cơ sở (sátxi)
Xuất xứ	Hiệu ISUZU model FVZ60TE5, do Công ty TNHH Ô tô ISUZU Việt Nam (LD Nhật-Việt) lắp ráp tại Việt Nam
Công thức bánh xe	6x4
Tiêu chuẩn khí thải	Euro 5
Cabin
Loại cabin	Cabin nguyên bản là loại cabin đơn (03 chỗ ngồi), được cải tạo thành cabin kép (07 chỗ ngồi), nâng hạ bằng hệ thống thủy lực, điều khiển bằng điện, đảm bảo an toàn và tiện ích cho quá trình nâng hạ cabin, góc nâng cabin lớn thuận lợi cho việc bảo dưỡng, sửa chữa
Số cửa	04 cửa
Số chỗ ngồi kể cả lái xe	07 người
Hệ thống chuyên dùng	Nghiên cứu và sản xuất tại nhà máy ô tô chuyên dùng Hiệp Hòa
Téc nước chữa cháy
Dung tích téc	~ 6000 lít
Vât liệu chế tạo	Inox 304, thân téc dầy 3 mm, đáy téc dầy 4 mm
Téc hóa chất chữa cháy
Dung tích téc	~ 1500 lít, chia thành 03 ngăn độc lập
Vât liệu chế tạo	Inox 304, dầy 3 mm
Bơm chữa cháy
Loại bơm	Bơm chữa cháy 1 tầng nhập khẩu Mỹ tích hợp qua bộ trích lực PTO lấy nguồn động lực từ động cơ ô tô qua hệ thống truyền động trục cacdang chính của xe. Bơm mồi: Tích hợp đồng bộ cùng bơm chữa cháy. Model: KSP 1000.
Lưu lượng tối đa	3785 lít/phút tại 10,3 bar. 2646 lít/phút tại 13.8 bar. 1893 lít/phút tại 17.2 bar.
Hệ thống trộn bọt (Foam)	Tỷ lệ trộn điều chỉnh: Từ 1% ; 3% và 6 %, Lưu lượng: tương ứng với lưu lượng của bơm chữa cháy; Điều khiển bằng tay. Phạm vi ứng dụng: Sử dụng được bất kỳ các loại bọt có sẵn trong nước.
Họng hút	01 họng hút, có van khóa, kèm theo nắp đậy (nắp đậy được neo bằng dây xích tránh rơi).
Họng phun	Tổng số có 4 họng phun, trong đó; 02 họng phun, có van khóa và nắp đậy được neo bằng dây xích để tránh rơi 01 đường ống kết nối với lăng giá trên nóc xe. 01 đường ống kết nối với lăng giá trên cần vươn.
Họng tiếp nước từ ngoài vào téc	02 họng tiếp nước từ ngoài vào téc đầu nối 01 họng tiếp nước từ xe chữa cháy bên ngoài vào lăng giá trên cần vươn cho phép xe vừa phun nước chữa cháy trên cao từ xe khác, vừa phun nước bằng hệ thống bơm chữa cháy chuyên dùng theo xe.
PTO chuyên dụng
Chức năng	Dẫn động bơm chữa cháy, có chức năng dừng khẩn cấp hệ thống truyền động cho bơm trong trường hợp có sự cố (thông qua 1 nút ấn ở bảng điều khiển bơm)
Lăng giá chữa cháy gắn trên cần vươn	Nhập khẩu Hàn Quốc
Loại	Điều khiển điện từ xa dây kéo dài (điều khiển lên - xuống, quay trái - phải và chụm - xòe)
Tầm phun xa	Phun xa 50 m tại áp suất 8 bar
Camera + đèn chiếu sáng	Tích hợp trên lăng phun
Lăng giá chữa cháy cố định gắn trên nóc xe
Loại	Điều khiển cơ (điều khiển lên - xuống, quay trái - phải) tại vị trí lăng phun.
Tầm phun xa	Phun xa 50 m tại áp suất 8 bar
Đèn chuyên dụng gắn cố định trên cần vươn	Bóng đèn LED ≥ 10.000 Lumens x 4. Chiều cao làm việc: ≥ 8 m (tính từ mặt đất) Tuổi thọ đèn: ≥ 2000 giờ Khả năng xoay 360 độ, nghiêng 180 độ Điều khiển điện bằng dây kéo dài.
Cần vươn chữa cháy
Cần trục chính	Kết cấu dạng hộp chịu lực
Xylanh thủy lực nâng cần	01 chiếc
Góc nâng	(0~80) độ
Vật liệu chế tạo	Thép chuyên dùng cường độ cao nhập khẩu Nhật / Châu Âu
Cần phụ - tích hợp lăng phun chữa cháy điều khiển điện.	Kết cấu hộp ống lồng chuyển động ra vào 2 đoạn cần
Xylanh thủy lực nâng cần	01 chiếc
Xylanh thủy lực ra - vào cần	01 chiếc
Góc nâng	(0~125) độ
Vật liệu chế tạo	Thép chuyên dùng cường độ cao nhập khẩu Nhật / Châu Âu
Chiều cao tối đa làm việc của lăng giá phun chữa cháy trên cần vươn khi cần chính đạt góc 80 độ	~16,5 m
Chiều dài theo phương ngang tối đa tính từ tâm quay	~12 m
Hệ thống quay toa
Vận hành	Vận hành quay cần vươn chữa cháy bằng vành răng ăn khớp ngoài và motor thủy lực dẫn động, với cơ cấu phanh tự hãm.
Phanh tự hãm	Hệ thống phanh giúp cố định cần vươn không bị quay dưới tác dụng của gió, của phản lực khi phun nước và khi dừng quay hệ cần trục
Góc quay	340 độ (không tiên tục về 2 phía)
Điều khiển cần vươn
Điều khiển tay	Trên nóc thùng
Điều khiển từ xa	Điều khiển từ xa không dây
Chân chống	Giữ ổn định cho xe và hệ thống cần vươn chữa cháy
Kiểu chân chống	02 chân chống, kiểu chữ X
Xylanh thủy lực ra chân chống dầm	02 chiếc
Xylanh xuống chân chống dầm	02 chiếc
Vật liệu chế tạo	Thép cường độ cao Nhật / Châu Âu
Giới hạn góc nghiêng mặt đường nơi xe đỗ để triển khai xe chữa cháy cần vươn	5 độ về tất cả các hướng
Điều khiển hệ thống chân chống	Điều khiển bằng tay, thân xe bên phụ Điều khiển điện nút bấm – dây kéo dài – phía sau xe.
Hệ thống thủy lực
Bơm thủy lực chính	Bơm thủy lực bánh răng
Bơm thủy khẩn cấp	Vận hành bằng motor điện DC -24V, sử dụng trong trường hợp khẩn cấp, khi động cơ xe bị sự cố.
Van điều khiển	Hệ thống van thủy lực điều khiển tay và bằng điện Hệ thống van thủy lực, van an toàn chống vỡ ống, van chống lún, van xả tràn, van một chiều nhập khẩu mới 100%.
Lọc dầu hồi	Có
Ống thủy lực	Ống tuy ô mềm loại 2 lớp bố thép Ống tuy ô sắt dày 1,5 - 2 mm
Khớp nối, đầu nối	Gồm các loại khớp nối, đầu nối chịu áp lực cao, dễ dàng trong quá trình lắp đặt, bảo dưỡng và sửa chữa
Xylanh thủy lực	Áp suất làm việc tối đa: 250 bar.
Hệ thống tín hiệu ưu tiên, thông tin liên lạc & cảnh báo
Hệ thống đèn quay còi hú tín hiệu ưu tiên	Có trang bị
Đèn chiếu sáng tại vị trí lăng giá đầu cần vươn	02 chiếc
Bộ đàm cố định	01 Bộ đàm cố định gắn trong cabin xe
Bố trí khoang xe
Khoang chính phía đầu xe	Để các thiết bị cứu hộ, vòi tiếp nước chữa cháy…
Khoang giữa và khoang sau	Dùng để các thiết bị phụ trợ khác
Kết cấu	Các khoang được làm bằng khung nhôm định hình ghép modul thông qua các ke liên kết và bu lông inox 304, vách khoang ốp nhôm tấm 2mm Cửa khoang là cửa nhôm cuốn và bên trong khoang có bố trí đèn led chiếu sáng khi làm việc.
Thiết bị chuyên dụng chữa cháy theo xe
Bơm turbo hút cạn	01 chiếc
Ezector hút bọt	01 chiếc
Vòi chữa cháy DN65	10 cuộn
Vòi chữa cháy DN50	10 cuộn
Ông hút	4 chiếc
Giỏ lọc rác	01 chiếc
Chìa khóa vòi phun	06 chiếc
Chìa khóa vòi hút	02 chiếc
Lăng A	02 chiếc
Lăng B	04 chiếc
Lăng phun bọt bội số nở thấp	02 chiếc
Lăng phun bọt bội số nở trung bình	02 chiếc
Cầu bảo vệ vòi	02 cái
Vá vòi	10 chiếc
Kẹp vòi	02 chiếc
Dụng cụ đóng mở trụ nước	01 bộ
Câu liêm	01 cái
Thang chữa cháy 2 tầng	01 cái
Thang móc	01 cái
Đầu nối hỗn hợp	06 chiếc
Ba chạc	02 chiếc
Hai chạc	02 chiếc
Loa pin	01 chiếc
Đèn rọi xa xách tay	01 cái
Bình chữa cháy ABC8kg	02 bình
Bình chữa cháy CO2 8kg	02 bình
Mặt nạ phòng độc cách ly	05 bộ
Thiết bị cứu nạn cứu hộ kèm theo xe
Bộ dụng cụ phá dỡ đa năng cầm tay	01 bộ
Bộ dây cứu nạn, cứu hộ	04 bộ
Bộ phương tiện cách điện	01 bộ
Xà beng	01 cái
Búa phá dỡ	01 cái
Rìu phá dỡ	01 cái
Rìu phá dỡ	01 cái
Thuổng đào có tay cầm	01 cái
Cuốc chim	01 cái
Xẻng có cán	01 cái
Kìm không phát sinh tia lửa	01 cái
Cưa thép có tay cầm:	01 cái
Kìm cắt sắt:	01 cái
Cáng cứu thương	01 cái
Bộ sơ cứu y tế	01 bộ
Các trang thiết bị theo xe cơ sở
Điều hòa trong cabin	Có
Radio trong cabin	Có
Bánh xe dự phòng	01 chiếc
Bộ dụng cụ đồ nghề tiêu chuẩn theo xe cơ sở	01 bộ
THỜI GIAN BẢO HÀNH
Xe cơ sở ISUZU	36 tháng kể từ ngày nghiệm thu giao hàng theo tiêu chuẩn của nhà sản xuất
Hệ thống chuyên dùng	12 tháng kể từ ngày nghiệm thu giao hàng theo tiêu chuẩn của nhà sản xuất

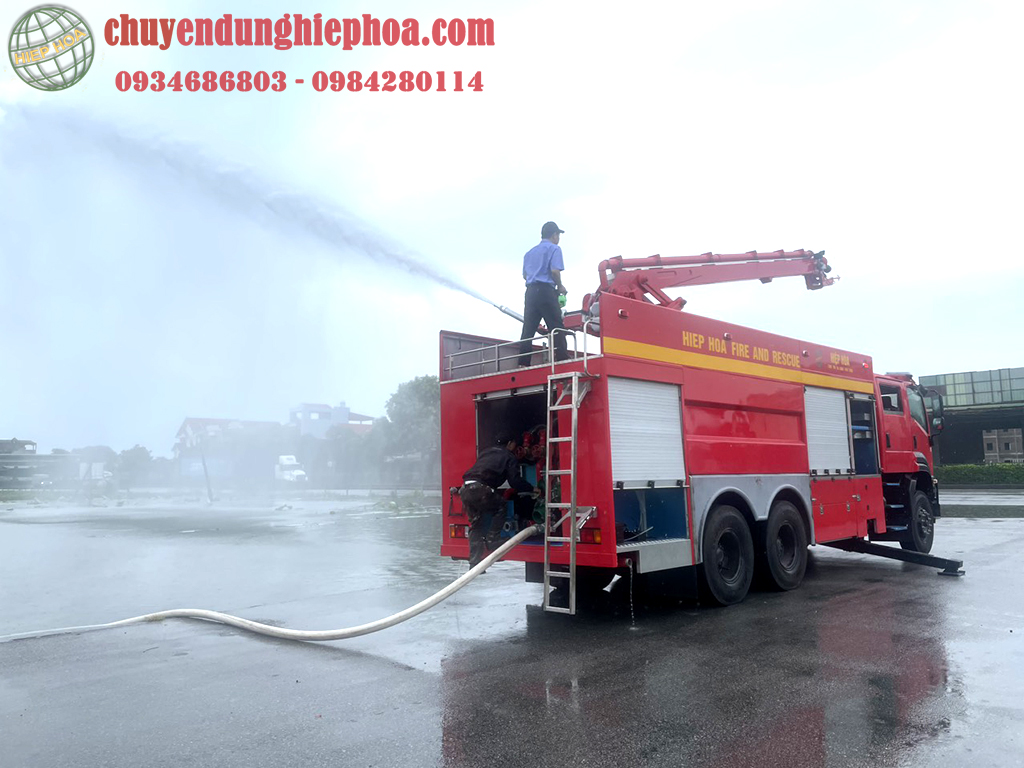

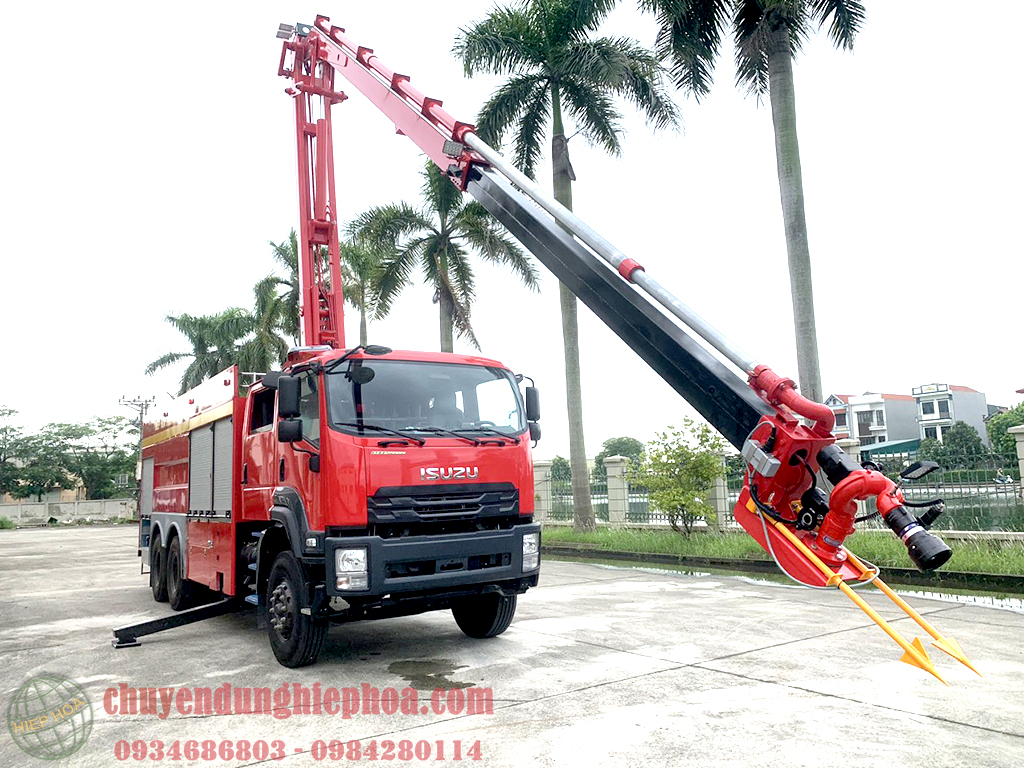

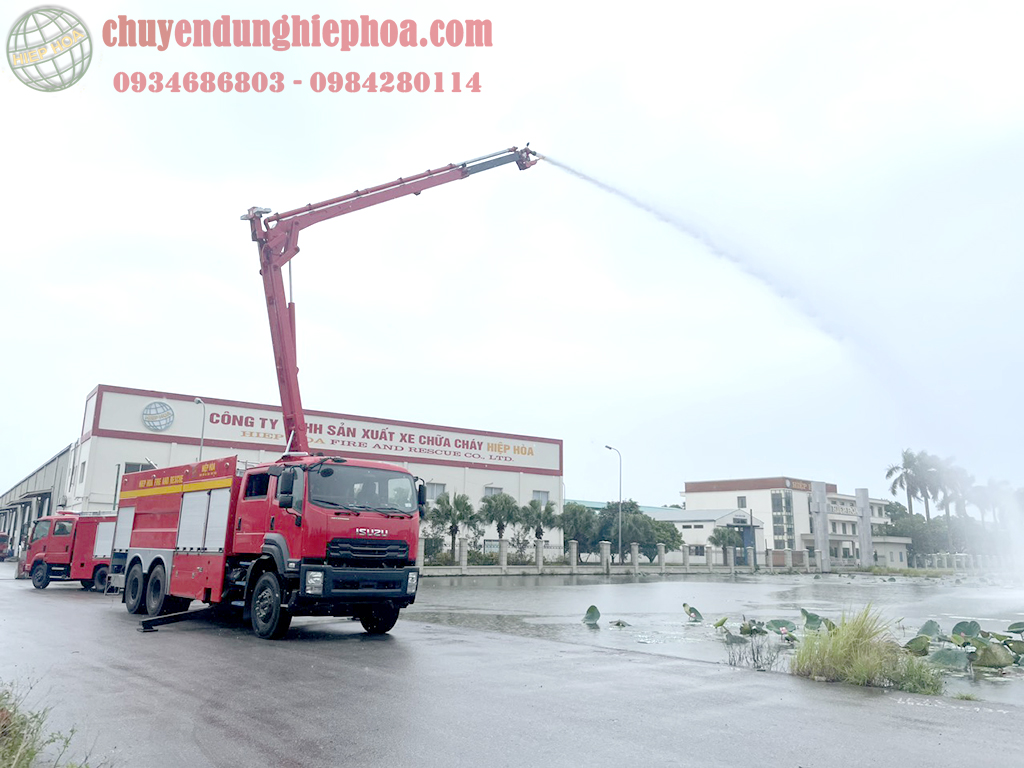

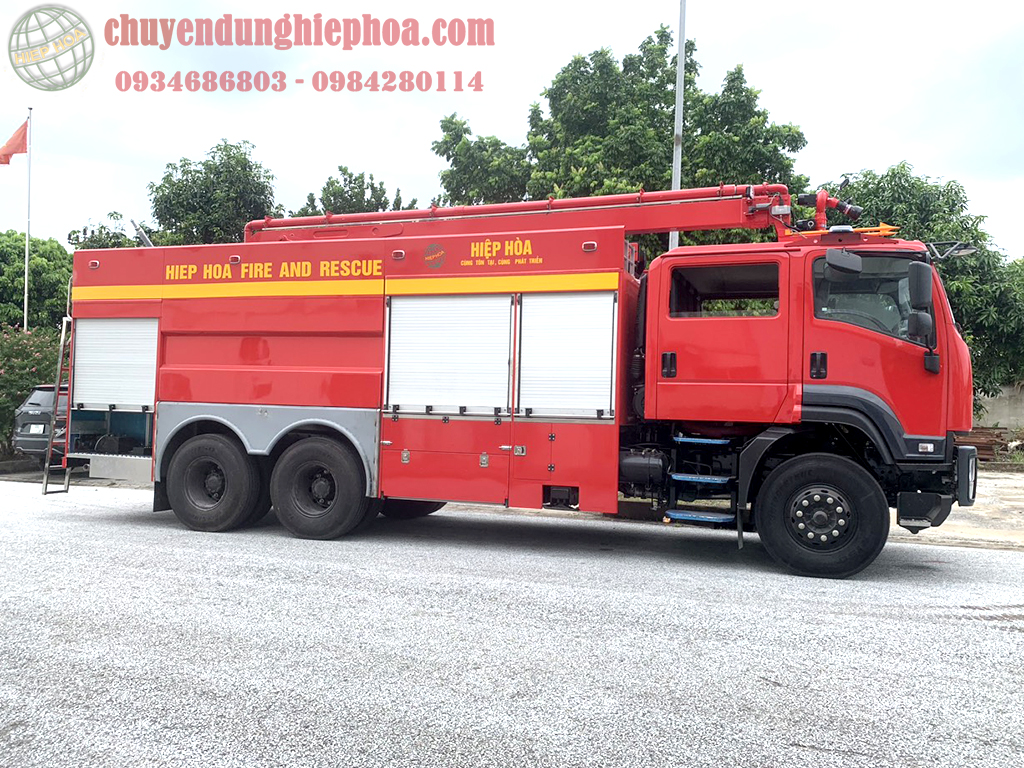

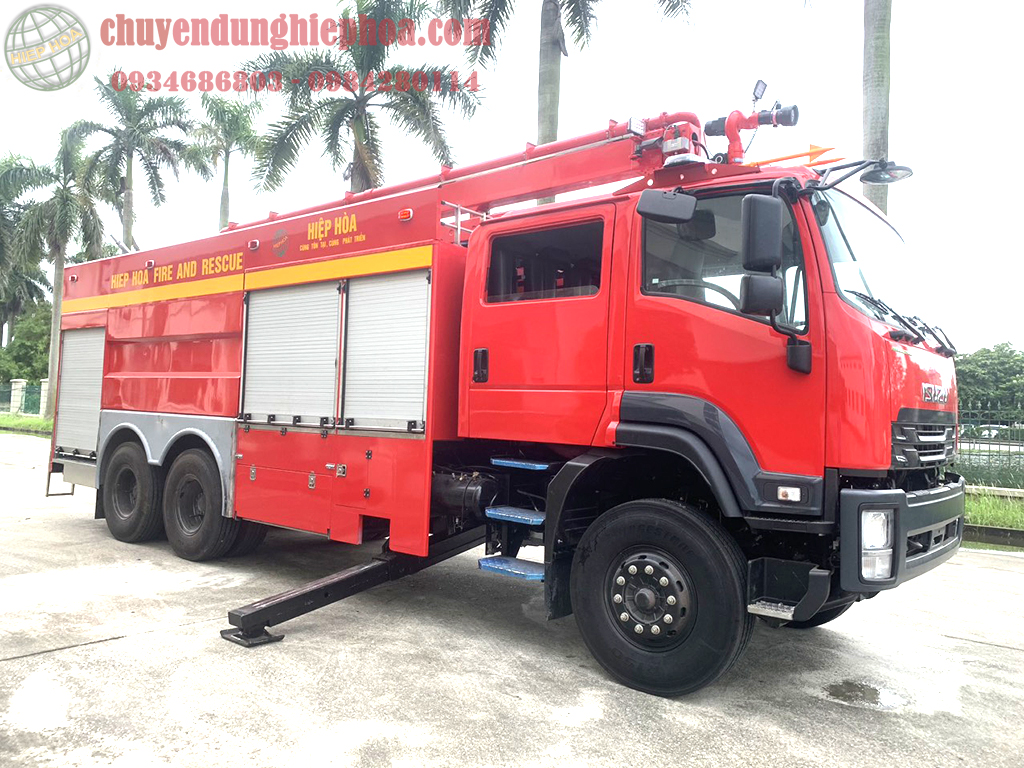

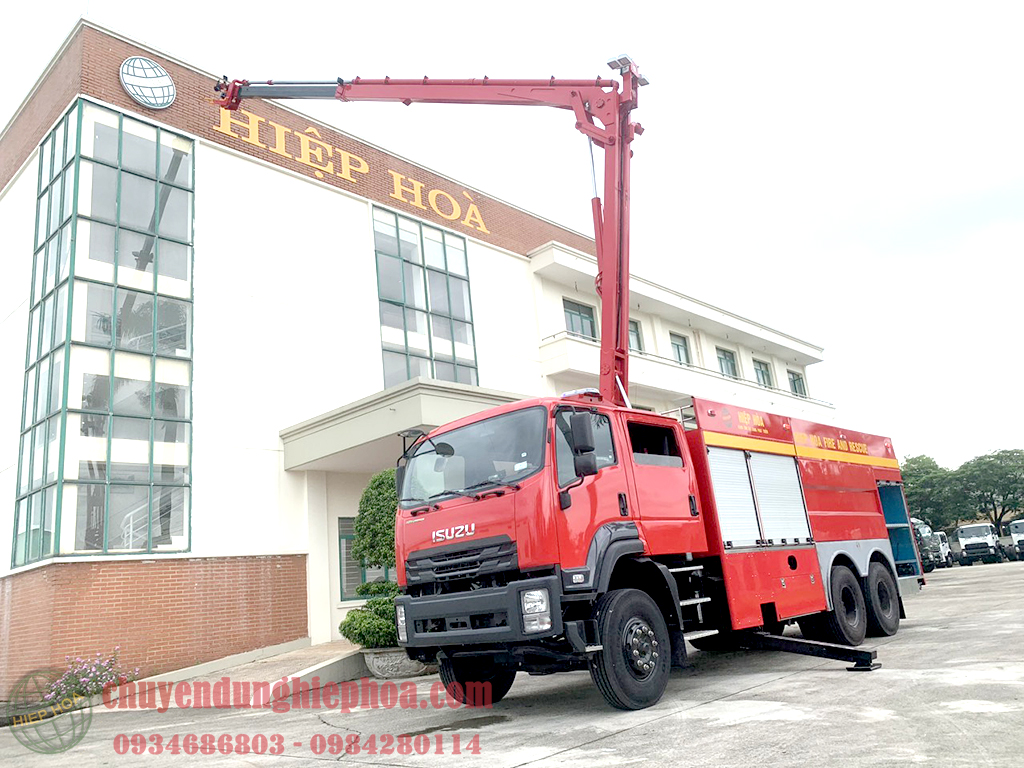

HÌNH ẢNH XE CHỮA CHÁY CẦN VƯƠN

Nhằm đáp ứng các nhu cầu khác nhau của khách hàng, Hiệp Hòa nghiên cứu sản xuất các cấu hình Xe chữa cháy cần vươn theo yêu cầu cụ thể như: Xe chữa cháy cần vươn bơm ly tâm 1 tầng, 2 tầng áp suất với téc nước và téc hóa chất thông thường. Xe chữa cháy cần vươn công nghệ CAFS hiện đại nhất thế giới...

Khách hàng có nhu cầu xin vui lòng liên hệ Hotline 0934686803 để được tư vấn và thông tin chi tiết.
