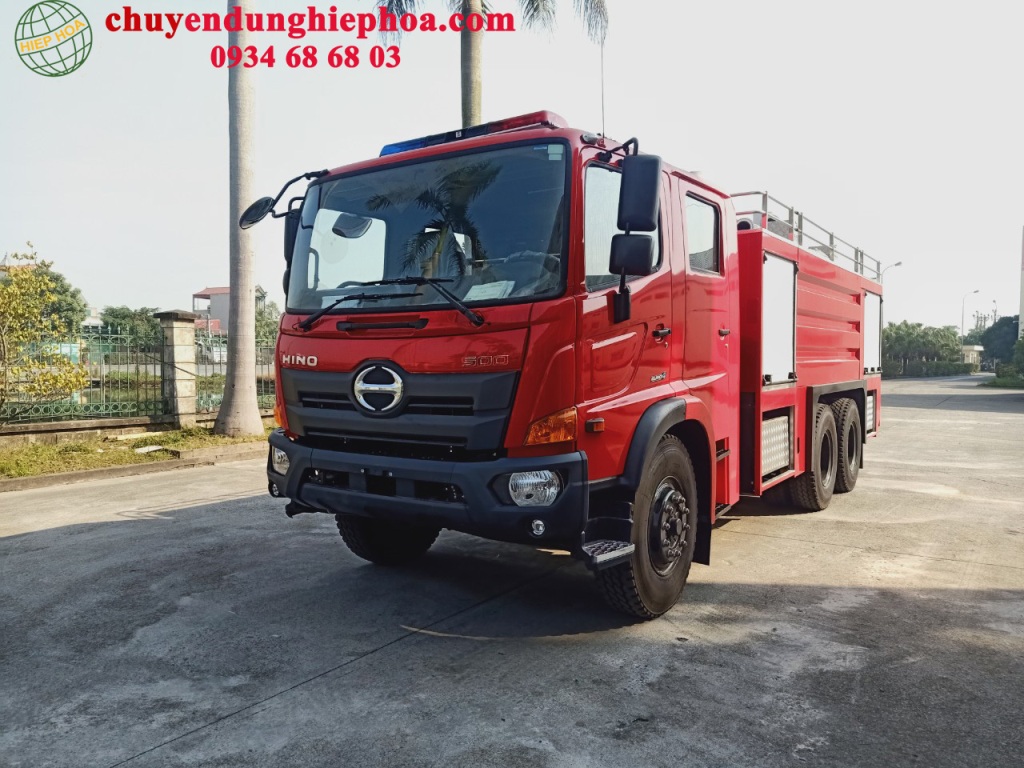

TỔNG QUAN VỀ XE CHỮA CHÁY 9 KHỐI HINO

1.Thông tin chung xe chữa cháy 9 khối

Model: HHF-CC.90D

Xe cơ sở Hino FM8JN7A mới 100%, động cơ Diesel, tiêu chuẩn khí thải Euro 2

Cabin kép: 3 người phía trước + 4 người phía sau.

Bơm chữa cháy Darley PSP 1250 (nhập khẩu Mỹ) với lưu lượng phun tối đa là 4.731 lít/phút tại áp suất 10,3 bar.

Thân xe được lắp ráp tại Nhà máy Sản xuất Xe chữa cháy Hiệp Hòa, khung sườn và các khoang chứa của xe sử dụng vật liệu nhôm hợp kim định hình (aluminum profile), nhẹ và vững chắc trong quá trình di chuyển.

Téc nước: 8.000 lít, được làm từ vật liệu thép không gỉ INOX SUS 304.

Téc hóa chất: 1.000 lít Foam B được làm bằng thép không gỉ INOX SUS 304.

Xe hoàn thiện được Cục Đăng kiểm Việt Nam cấp giấy chứng nhận đủ điều kiện bảo vệ môi trường của xe cơ giới, đủ điều kiện đăng ký lưu hành trên toàn hệ thống giao thông đường bộ của Việt Nam và được Cục cảnh sát PCCC và cứu nạn, cứu hộ cấp giấy chứng nhận kiểm định phương tiện PCCC đảm bảo điều kiện phòng cháy và chữa cháy.

2.Tiêu chuẩn và luật đáp ứng khi sản xuẩ xe chữa cháy 9 khối

Luật áp dụng là Luật PCCC đã được Quốc hội nước Cộng Hòa Xã Hội Chủ Nghĩa Việt Nam

Tiêu chuẩn áp dụng là Tiêu chuẩn Việt Nam: TCVN 3890-2009: Phương tiện phòng cháy chữa cháy cho nhà và công trình - Trang bị, bố trí, kiểm tra bảo dưỡng.

Xe được sản xuất theo tiêu chuẩn: ISO: 9001-2008 áp dụng cho Sản xuất và lắp ráp các loại xe chữa cháy

Tiêu chuẩn áp dụng với các khớp nối là tiêu chuẩn Việt nam: TCVN 5739-1993

Tiêu chuẩn áp dụng với vòi chữa cháy là tiêu chuẩn Việt Nam: TCVN 1940-2009

3. Nhãn mác thiết bị trên xe chữa cháy 9 khối

Tất cả các bộ phận cơ bản như động cơ, hộp số, hệ thống bơm chữa cháy, hệ thống trộn bọt, máy nén khí, bơm mồi chân không và những bộ phận nhập khẩu khác đều có nhãn mác nguyên bản từ nhà sản xuất gắn liền trên từng bộ phận. Các tấm nhãn thể hiện các thông tin về số hiệu Seri, năm và nơi sản xuất, công suất tỷ số truyền, những cảnh báo sự an toàn và các thông tin cần thiết khác.

4. Sơn hoàn thiện xe chữa cháy 9 khối

Quy trình sơn theo thiêu chuẩn của nhà máy sản xuất và phù hợp với điều kiện thời tiết tại Việt Nam. Các bề mặt bị che khuất của Cabin, thân xe được sơn trước khi lắp ráp.

 THÔNG SỐ KỸ THUẬT XE CHỮA CHÁY 9 KHỐI

Thông tin chung về xe chữa cháy 9 khối

Chủng loại xe

Xe chữa cháy nước + foam

Model

HHF-CC.90D

Dung tích téc nước

8.000 lít

Dung tích téc foam

1.000 lít

Xe nền (chassis)

Hino FM8JN7A

Tổng trọng tải (kg)

~21.650kg

Kích thước: (mm)



Dài

~ 8.880

Rộng

~2.500

Cao

~3.250

Bơm cứu hỏa



Hiệu

Darley, nhập khẩu từ Mỹ

Model:

PSP1250

Lưu lượng tối đa

4.731 lít/phút tại áp suất 10,3 bar

Chất lượng hàng hoá

- Xe cơ sở Hino FM8JN7A satxi, động cơ, hộp số, hộp trích công suất, các hệ thống truyền động, chuyển động, hệ thống điện, nhiên liệu...:

 - Hệ thống bơm chữa cháy nhập khẩu từ Mỹ.

- Xe mới 100%

Nước lắp ráp

Việt nam

Màu sơn của vỏ xe

Màu đỏ

Thông số kỹ thuật chi tiết xe chữa cháy 9 khối

Xe cơ sở (chassis)



Hiệu

HINO

Model

Hino FM8JN7A

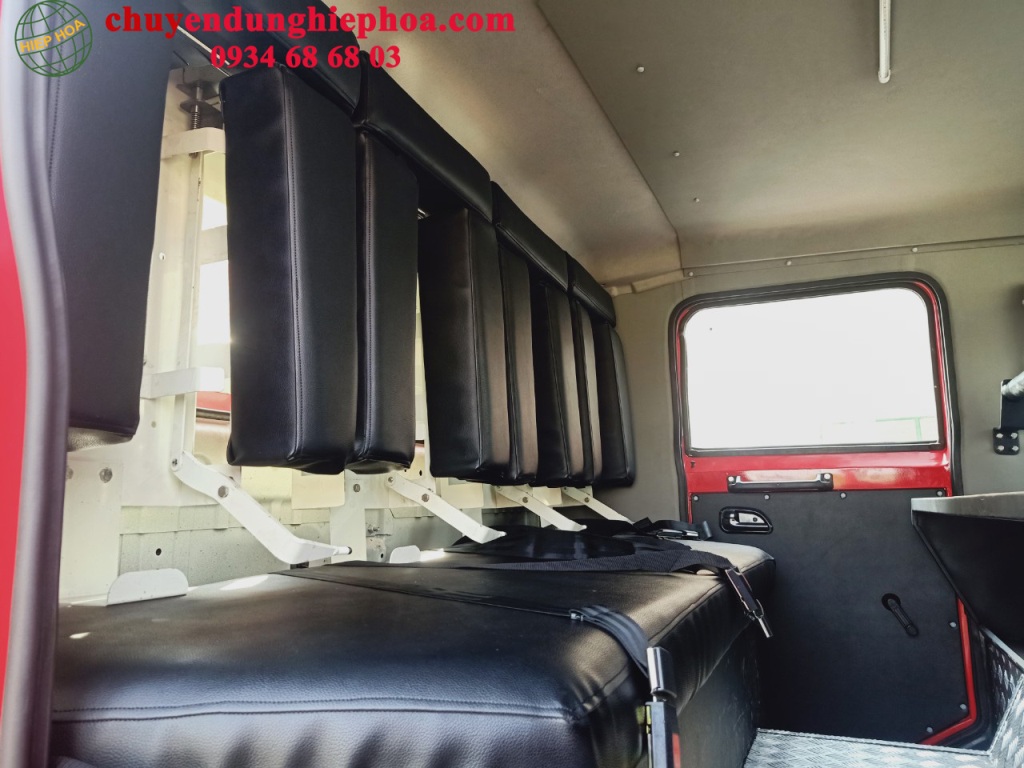

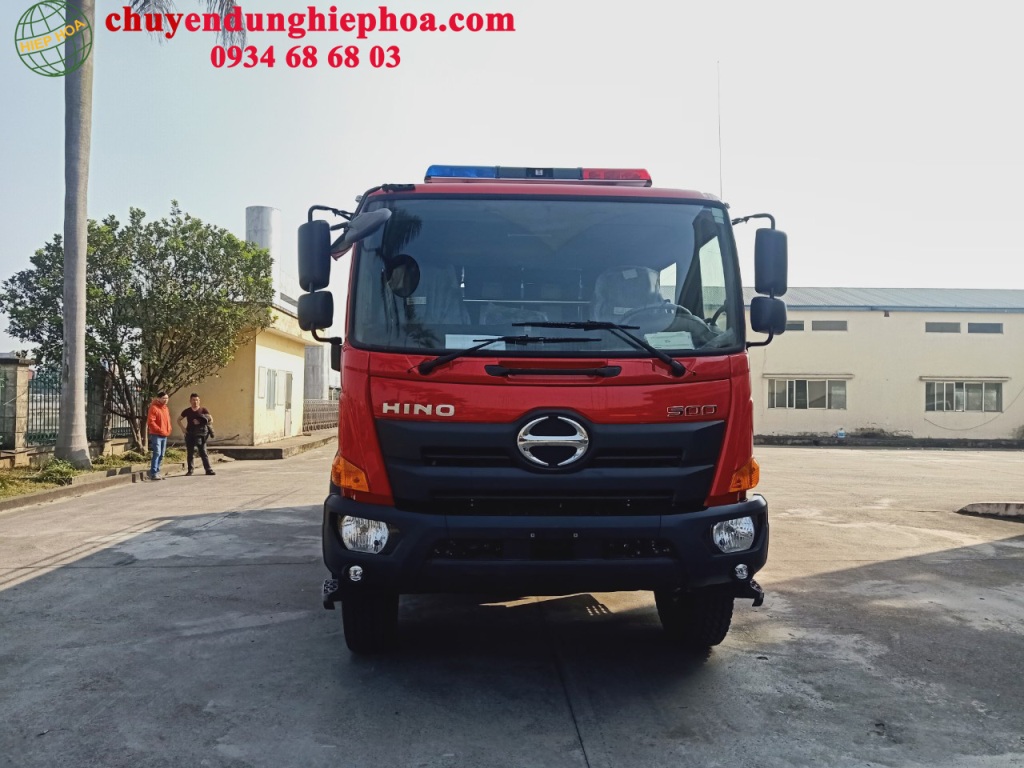

Cabin



Loại

Cabin kép

Số cửa

4

Số chỗ ngồi

7 chỗ ( 3 chỗ hàng ghế trước + 4 chỗ hàng ghế sau)

Kết cấu

Cabin được thiết kế hiện đại, có cửa rộng, tầm nhìn xung quanh tốt, ghế ngồi rộng rãi có thể là nơi thay đồ cho các chiến sỹ. Cabin của xe được nâng hạ bằng hệ thống thủy lực, đảm bảo an toàn và tiện ích cho quá trình nâng hạ.

Thiết bị lắp đặt trong cabin

1/ Âm ly, loa phóng thanh cho hệ thống đèn còi ưu tiên

2/ Công tắc điều khiển cho hệ thống chuyên dùng

3/ Các thiết bị theo xe cơ sở HINO

4/ Thiết bị máy điều hòa nhiệt độ.

Động cơ



Loại

Động cơ Diesel J08E-WD, 4 kỳ, 6 xy lanh thẳng hàng, đạt tiêu chuẩn khí thải Euro 4, tuabin tăng nạp và làm mát bằng nước

Công suất cực đại

206KW- 2.500 vòng/phút

Mô men lớn nhất

824N.m - 1.500 vòng/phút

Đường kính xy lanh và hành trình piston

112x130 (mm)

Dung tích xy lanh

7.684 cc

Tỷ số nén

18:0

Hệ thống truyền lực



Kiểu truyền lực bánh xe

6 x 4

Ly hợp

Loại đĩa ma sát khô, dẫn động thủy lực, trợ lực khí nén.

Hộp số

Điều khiển bằng tay, 9 số tiến, 1 số lùi.

Vận tốc lớn nhất

94 km/h

Độ dốc lớn nhất xe vượt được

47,3%

Hệ thống khác



Thùng nhiên liệu

200 lít

Cửa sổ điện

Có cửa điện phía trước

Khóa cửa trung tâm

CD, AM/FM Radio

Hệ thống điện

24V

Ắc quy

2 bình - 12V, 65Ah

Thân xe chữa cháy và hệ thống chữa cháy của xe chữa cháy 9 khối

Thân xe chữa cháy



Vật liệu

Làm bằng các khung nhômhợp kim (Aluminum profile) nhẹ, bền, chắc chắn

Cấu trúc

Thiết kế phù hợp cho việc thông gió và thoát nước ở những chỗ cần thiết và dễ nhìn thấy cả ở đằng trước, hai bên và đằng sau. Cấu trúc thân xe dễ dàng tiếp cận để chứa các ống dẫn, dụng cụ và thiết bị cần thiết

Nóc xe và sàn làm việc

Nóc xe thiết kế chống trượt, làm bằng các tấm nhôm chống ăn mòn cho nhân viên chữa cháy thao tác ở trên

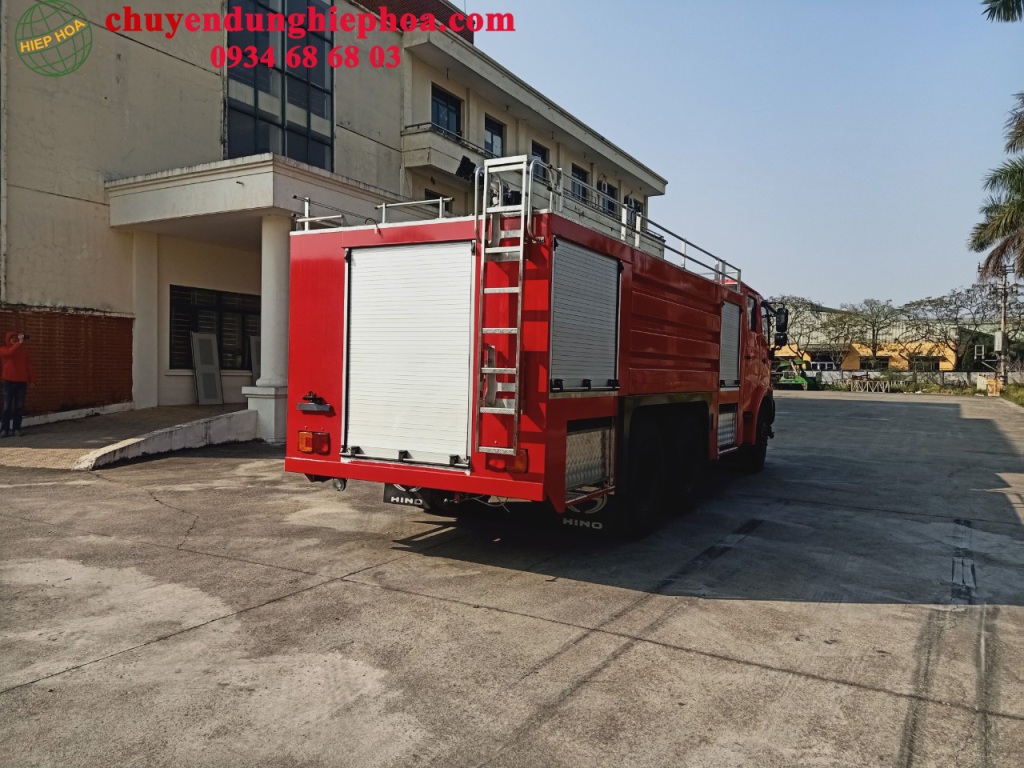

Thang lên xuống

Có bố trí 01 thang ở đằng sau xe để lên/xuống nóc và sàn làm việc dễ dàng.

Bậc lên xuống

Được thiết kế phù hợp thuận tiện cho quá trình chữa cháy

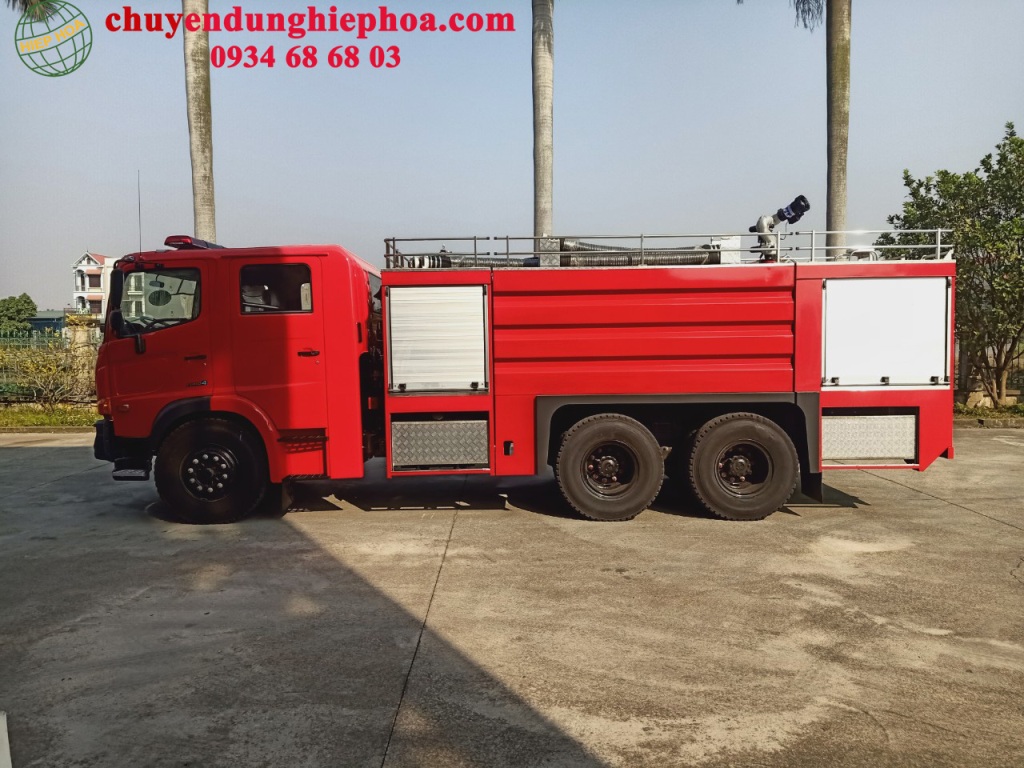

Khoang chứa dụng cụ, phương tiện chữa cháy

Số lượng

4 khoang

Vị trí

Lắp hai bên thân xe

Vật liệu

Khung chịu lực được chế tạo bằng thép gia cường phủ sơn lót chống gỉ và sơn phủ bề mặt. Bề mặt xung quanh khoang chế tạo từ các tấm thép. Sàn và các giá đỡ bằng hợp kim nhôm sần chống trượt

Kết cấu

Trong khoang có các giá đỡ thiết bị, các cửa khoang được lắp đặt với khoang thông qua các bản lề và thiết bị tự cuốn. Cửa cuốn nhôm có khóa được thiết kế đặc biệt giúp cho việc thao tác được nhanh chóng

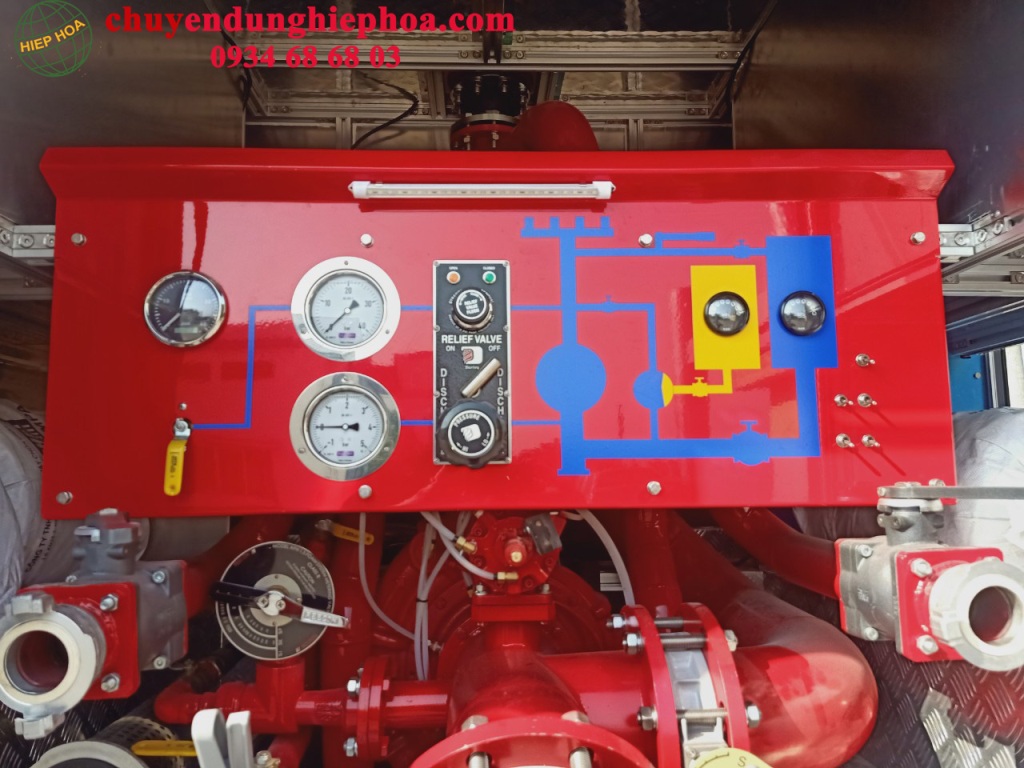

Khoang chứa bơm chữa cháy và bảng điều khiển

Vị trí

Lắp ở sau xe

Vật liệu

Khung chịu lực được chế tạo từ hợp kim nhôm hình. Bề mặt là nhôm tấm hợp kim, cách nhiệt cách âm tốt cho người điều khiển

Cấu tạo

Gồm khoang chứa bơm và bảng điều khiển bơm.

Trên bảng điều khiển có lắp hệ thống an toàn; hệ thống đặt áp suất làm việc cho bơm; hệ thống tăng ga; các đèn chỉ báo mức nước công nghệ LED tiên tiến, thuận lợi và chính xác; đèn báo mức Foam công nghệ LED; đồng hồ báo áp suất âm; đồng hồ báo áp suất phun; báo tốc độ vòng quay của bơm…

Tất cả các chức của xe chữa cháy được tích hợp trên bảng điều khiển một cách hợp lý, sao cho tất cả các chức năng này có thể được điều khiển chỉ bằng một người.

Téc chứa nước



Dung tích téc nước

8.000 lít

Hình dạng

Hình khối chữ nhật

Vật liệu

Làm bằng thép không rỉ, chống mài mòn và có đặc tính cơ học cao

Kết cấu

Thùng chứa nước được hàn chắc chắn chống mài mòn. Thùng nước có lỗ để kiểm tra và làm vệ sinh, có tấm ngăn, ống chống tràn và các thiết bị khác. Có trang bị đồng hồ đo mức nước

Cửa cấp nước

01 cửa đường kính 60mm (50A)

Nắp kiểm tra

01 nắp trên nóc thùng

Lỗ thoát nước

Đường kính 50mm (40A)

Lắp đặt

Bồn chứa nước lắp ráp với sát xi thông qua các bu lông chịu lực.

Téc chứa bọt



Dung tích téc bọt

1.000 lít

Hình dạng

Hình khối chữ nhật

Vật liệu

Thép không rỉ

Kết cấu

Téc hóa chất được hàn chắc chắn chống mài mòn và hư hại từ hoá chất. Téc hóa chất có lỗ để kiểm tra và làm sạch, có tấm ngăn và các thiết bị khác

Thiết bị

01 chiếc đồng hồ đo mức foam

Lỗ thoát

Đường kính 1 inch có van đóng

Bơm nước chữa cháy lắp trên xe chữa cháy 9 khối

Giới thiệu chung

Bơm chữa cháy có nhiệm vụ hút nước từ bồn chứa nước và bồn chứa foam của xe chữa cháy hoặc trực tiếp hút nước từ các trụ cấp nước, ao hồ tạo áp suất cao phun nước dập tắt các đám cháy nhanh nhất

Xuất xứ

USA

Vị trí đặt bơm

Phía sau xe

Kiểu

Bơm ly tâm, cánh bơm được làm bằng hợp kim đồng

Hoạt động

Bơm chữa cháy vận hành cơ học thông qua bộ trích công suất PTO, truyền động bằng các đăng, có hệ thống bảo vệ an toàn ngăn ngừa tai nạn do những sai sót cho con người khi vận hành

Lưu lượng

4.731 lít/phút tại áp suất 10,3 bar

3.312 lít/phút tại áp suất 13,8 bar

2.365 lít/phút tại áp suất 17,2 bar

Bơm mồi



Kiểu

Bơm chân không cánh gạt, cánh bơm được làm bằng vật liệu phi kim đặc biệt có khả năng tự bôi trơn, điều này rất thuận tiện cho quá trình sử dụng.

Dẫn động

Dẫn động bơm điện 24V

Kết cấu



-   Bao gồm: Môtơ điện truyền động đến bơm cánh gạt, làm quay bơm với tốc độ cao để tạo nên khả năng hút.

Thông qua van điều khiển kép giúp cho việc hút nước trở nên dễ dàng

-   Có trang bị một đồng hồ báo áp suất âm giúp cho người sử dụng có được thông tin của hệ thống khi hút.

Chiều sâu hút

8 m

Thời gian hút được nước

20 - 28 giây

Hệ thống trộn bọt



Xuất xứ

Mỹ

Model

APH2.0

*Hóa chất sử dụng - bọt B ( 3%-6% ).

Tỷ lệ trộn: lựa chọn 3% và 6%

Các loại chất lỏng có thể dùng được : Bất kỳ loại chất lỏng nào, bọt protein, bọt flo, bọt flo với cấu trúc dạng hạt (FFFP), bọt khí tổng hợp và bọt khí hình thành từ màn hơi nước (AFFF).

1/ Thông số chính:

Đạt 7.570 Lít/ Phút tại 3%

Đạt 3.785 Lít/ Phút tại 6%

2/ Các bộ phận chính:

Bộ hút ,Bộ chia tỷ lệ trộn Foam,Bộ điều khiển và tấm hiển thị tỷ lệ chia, Van một chiều ngăn nước tràn lên téc bọt, Van điều khiển hóa chất và áp suất phun qua Eductor

Bộ trích công suât PTO

Xuất xứ Italy

Tỷ số truyền

1.562:1

Số bánh răng ăn khớp

3

Cơ cấu ly hợp

Ăn khớp bánh răng

Hệ thống dẫn động ăn khớp

Hệ thống khí nén điều khiển băng van điện từ

Dầu bôi trơn

Dầu hộp số

Hệ thống làm mát cho PTO

Bơm dầu bôi trơn làm mát

Vật liệu vỏ

Gang cầu

Loại PTO

Loại hộp rời lắp sau hộp số

Lăng giá

Xuất xứ G7/ Hàn Quốc

Kiểu

Điều khiển tay, có khả năng phun nước + thuốc chữa cháy

Góc quay của lăng giá ở mặt phẳng nằm ngang (độ)

360ᵒ, liên tục

Góc quay của lăng giá ở mặt phẳng thẳng đứng (độ)

- 45 ¸ + 90

Lưu lượng phun

2.400 lít/phút

Tầm phun xa  (m)

65m

Vị trí lắp đặt

Phía trên nóc xe, gần về phía sau giúp cho công việc phun được an toàn và hiệu quả

Họng xả, họng hút



Họng xả:



- Đường kính (mm)

73mm (65A)

- Số lượng (chiếc)

06

- Vị trí

Phía sau 2 bên hông xe (mỗi bên 3 họng)

Họng hút:



- Đường kính (mm)

141mm (125A)

- Số lượng (chiếc)

01

- Vị trí

Phía sau xe

Họng xả từ téc đến lăng giá



- Đường kính (mm)

89 mm (80A)

- Số lượng (chiếc)

01

- Vị trí

Nóc xe

Thiết bị kèm theo xe chữa cháy 9 khối

Tên thiết bị

Số lượng

Đèn ưu tiên có tích hợp loa phóng thanh,còi hú..Haztec - Nhập Khẩu UK

01 bộ

Bình chữa cháy xách tay

02 chiếc

Lốp dự phòng

01 chiếc

Bộ đồ nghề tiêu chuẩn

01 bộ

Ống hút nước D125 x 2 mét (cả đầu nối D125 và zoăng)

04 chiếc

Giỏ lọc rác

01 chiếc

Dây kéo ống hút (D 10 x 10 mét )

01 cuộn

Vòi nilon tráng cao su  D 50 (20 mét/cuộn, cả đầu nối và zoăng)

12 cuộn

Vòi nilon tráng cao su  D 65 (20 mét/cuộn, cả đầu nối và zoăng)

10 cuộn

Lăng phun 400 lít/phút

02 chiếc

Lăng phun cầm tay D50

02 chiếc

Lăng phun cầm tay D65

02 chiếc

Ba chạc

02 chiếc

Clê họng hút, xả

04 chiếc

Khớp nối chuyển đổi 50-65

02 chiếc

Kìm cộng lực

01 chiếc

Rìu

01 chiếc

Búa tay

01 chiếc

Đèn pin cầm tay 5,6V loại LED xạc điện

01 chiếc

Thang nhôm 2 tầng, dài 5,6 mét

01 chiếc
