TỔNG QUAN VỀ XE CHỮA CHÁY 6 KHỐI HINO

Thông tin chung xe chữa cháy 6 khối Hino

Model: HHF – FT.60D

Xe cơ sở: Hino FG8JJ7A

Bơm cứu hỏa: Darley KSP1000 – Mỹ.

Thân xe: Lắp ráp tại nhà máy sản xuất xe chữa cháy Hiệp Hòa

Dung tích téc nước: 5.000 ( lít )

Dung tích téc hóa chất: 1.000 ( lít )

Cabin đơn: 07 người

Xe chữa cháy 6 khối Hino giới thiệu dưới đây được thiết kế lắp đặt trên cơ sở Hino FG8JJ7A-A động cơ Diezzel, đáp ứng tiêu chuẩn khí thải Euro 4 trở lên. Thiết kế chắc chắn, độ bám đường cao khả năng chống lật, đặc biệt khung sườn và các khoang chứa sử dụng vật liệu nhôm hợp kim, nhôm định hình, nhẹ và vững chắc trong quá trình di chuyển.

Chất lượng thiết bị xe chữa cháy 6 khối Hino

Xe nền Hino FG8JJ7A-A mới 100%, chưa qua sử dụng, lắp ráp tại Hino Motor Việt Nam, rất thân thiện với người tiêu dùng Việt Nam.

Hệ thống chuyên dùng:

Bơm Darley và các thiết bị chuyên dùng được nhập khẩu từ Mỹ, mới 100%, chưa qua sử dùng. Được thiết kế tính toán trên nền xe Hino FG8JJ7A-A với những tính năng nổi trội.

Téc nước được làm từ vật liệu thép không rỉ INOX SUS 304 dung tích 5.000 lít, được thiết kế và gia công tại nhà máy.

Téc hóa chất 1.000 lít được làm bằng thép không rỉ INOX SUS316

Việc lắp đặt xe và tích hợp xe trong nước tạo điều kiện cho chúng ta làm chủ được công nghệ, và thân thiên với người sử dụng, bảo hành và bảo trì dễ dàng, nhanh chóng.

Xe hoàn thiện được Cục Đăng kiểm Việt Nam cấp giấy chứng nhận đủ điều kiện bảo vệ môi trường của xe cơ giới, đủ điều kiện đăng ký lưu hành trên toàn hệ thống giao thông đường bộ của Việt Nam và được Cục cảnh sát PCCC và cứu nạn, cứu hộ cấp giấy chứng nhận kiểm định phương tiện PCCC đảm bảo điều kiện phòng cháy và chữa cháy.

Tiêu chuẩn và luật đáp ứng trong sản xuất lắp ráp xe chữa cháy 6 khối Hino

Xe được sản xuất theo tiêu chuẩn:

Tiêu chuẩn việt Nam 13316 : Yêu cầu về xe chữa cháy

Tiêu chuẩn quản lý chất lượng quốc tế: ISO 9001:2015

Tiêu chuẩn áp dụng với các khớp nối là tiêu chuẩn Việt nam: TCVN 5739-1993

Tiêu chuẩn áp dụng với vòi chữa cháy là tiêu chuẩn Việt Nam: TCVN 1940 – 2009

Nhãn mác thiết bị:

Tất cả các bộ phận cơ bản như động cơ, hộp số, hệ thống bơm chữa cháy, các bộ phận hệ thống trộn bọt và những bộ phận khác, tấm nhãn mác từ nhà sản xuất thiết bị nguyên bản sẽ được gắn liền vào các bộ phận. Các tấm nhãn thể hiện các thông số và những số hiệu Seri, năm và nơi sản xuất, công suất tỷ số truyền, những cảnh báo sự an toàn và các thông tin khác

Sơn hoàn thiện xe chữa cháy 6 khối Hino

Xe chữa cháy được sơn màu đỏ, có trang trí các vạch phản quang và dán chữ màu vàng - màu trắng

Quy trình sơn theo thiêu chuẩn của nhà máy sản xuất và phù hợp với điều kiện thời tiết tại Việt Nam. Các bề mặt bị che khuất của Cabin, thân xe được sơn trước khi lắp ráp

THÔNG SỐ KỸ THUẬT XE CHỮA CHÁY 6 KHỐI HINO

Thông tin chung về xe chữa cháy 6 khối Hino

Chủng loại xe

Xe chữa cháy nước + foam

Model

HHF – FT.60D

Dung tích téc nước

5.000 lít

Dung tích téc foam

1.000 lít

Xe nền (chassis)

Hino FG8JJ7A-A

Tổng trọng tải (kg)

15.500kg

Kích thước: Dài x Rộng x Cao(mm)

 7.830 x 2.490 x 3.220

Bơm chữa chay lắp trên xe chữa cháy 6 khối Hino

Hiệu

Darley, nhập khẩu từ Mỹ

Model:

KSP1000

Lưu lượng tối đa

3.785 lít/phút tại áp suất 10,3 bar

Cabin của xe chữa cháy 6 khối Hino

Loại

Cabin kép

Số cửa

4 Cửa

Số chỗ ngồi

7 chỗ (3 trước +4 sau)

Kết cấu

Cabin được thiết kế hiện đại, có cửa rộng, tầm nhìn xung quanh tốt, ghế ngồi rộng rãi có thể là nơi thay đồ cho các chiến sỹ, kiểu lật với cơ cấu thanh xoắn và các thiết bị khóa an toàn. Cabin của xe được nâng hạ bằng hệ thống thủy lực, đảm bảo an toàn và tiện ích cho quá trình nâng hạ.

 Trang thiết bị lắp đặt trong cabin

1/ Âm ly, loa phóng thanh cho hệ thống đèn còi ưu tiên

2/ Công tắc điều khiển cho hệ thống chuyên dùng

3/ Các thiết bị theo xe cơ sở Hino

4/ Điều hòa nhiệt độ.

Thân xe chữa cháy 6 khối Hino

Vật liệu

Làm bằng các khung nhôm hợp kim (Aluminum profile) nhẹ, bền, chắc chắn.

Các bản mã, gân tăng cứng được làm bằng thép chuyên dụng nhập khẩu từ Đức

Cấu trúc

Thiết kế phù hợp cho việc thông gió và thoát nước ở những chỗ cần thiết và dễ nhìn thấy cả ở đằng trước, hai bên và đằng sau. Cấu trúc thân xe dễ dàng tiếp cận để chứa các ống dẫn, dụng cụ và thiết bị cần thiết.

Nóc xe và sàn làm việc

Nóc xe thiết kế chống trượt, làm bằng các tấm nhôm nhám,chống ăn mòn, thuận tiện cho nhân viên chữa cháy thao tác ở trên

Thang ống

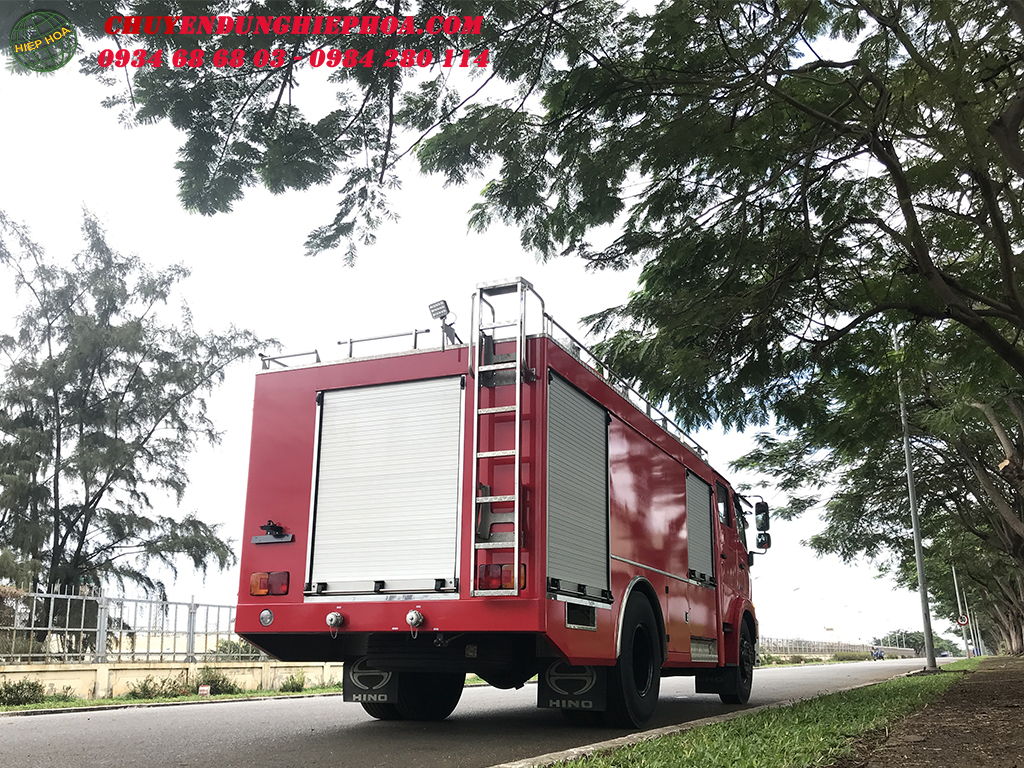

Có bố trí 01 thang ở đằng sau xe để lên/xuống nóc và sàn làm việc dễ dàng.

Bậc lên xuống

Được thiết kế phù hợp thuận tiện cho quá trình chữa cháy. Bậc làm bằng Hợp kim Nhôm nhám chóng trơn trượt, chịu lực cao

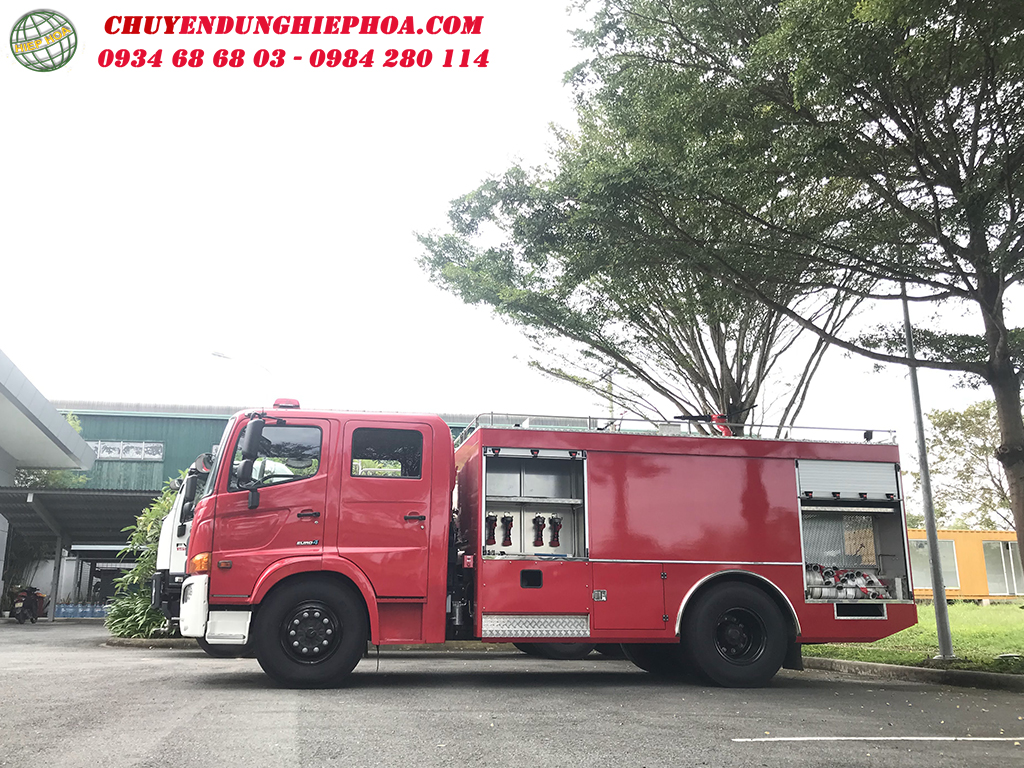

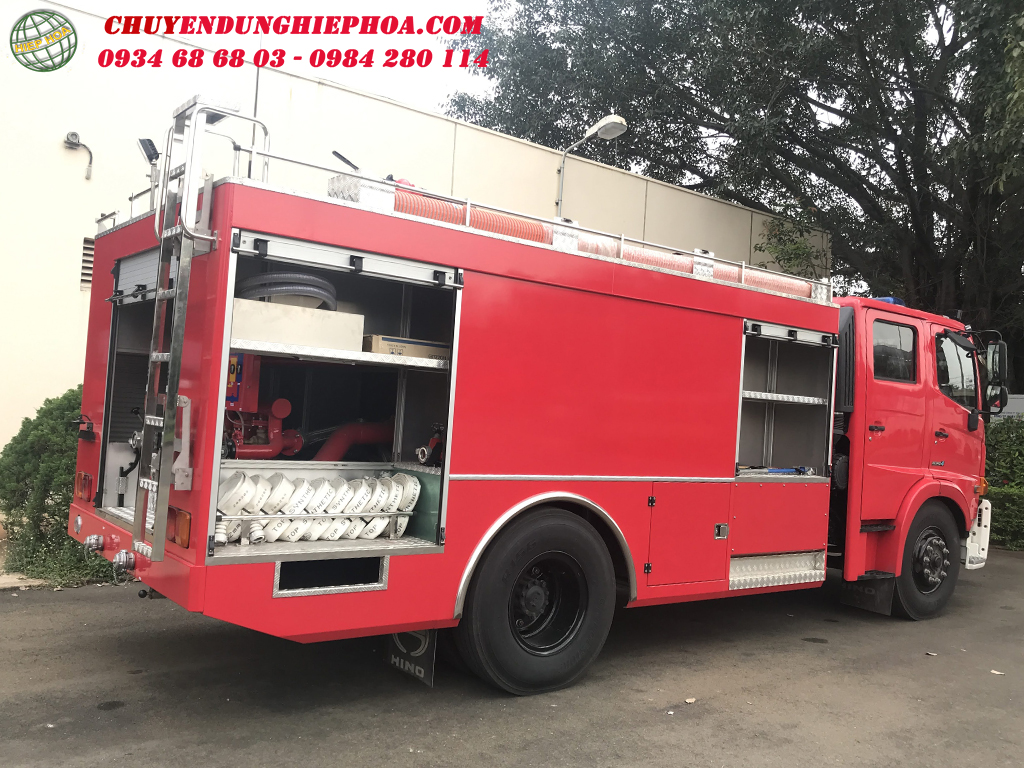

Khoang chứa dụng cụ, phương tiện chữa cháy: 4 khoang - Lắp hai bên thân xe

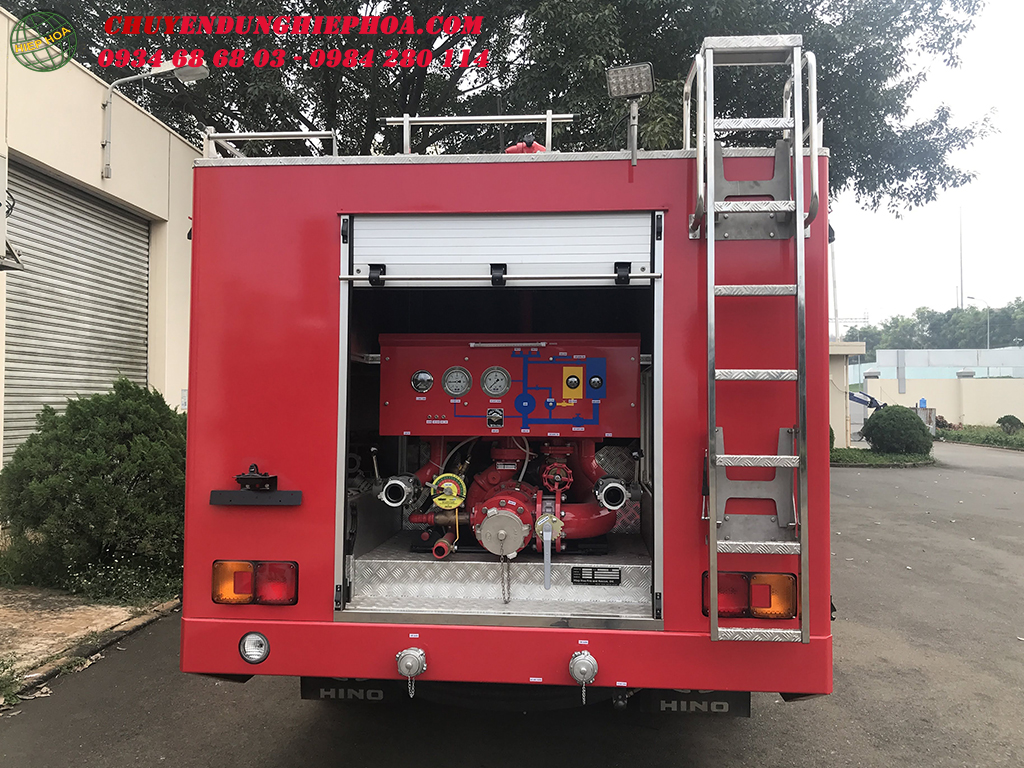

Khoang chứa bơm chữa cháy và bảng điều khiển: 01 khoang - lắp phía sau xe

Téc chứa nước



Dung tích téc nước (lít)

5.000

Hình dạng

Hình khối chữ nhật

Vật liệu

Làm bằng thép không gỉ  INOX SUS 304, chống mài mòn và có đặc tính cơ học cao.

Kết cấu

Thùng chứa nước được hàn chắc chắn, chống rung lắc. Thùng nước có lỗ để kiểm tra và làm vệ sinh, có tấm ngăn, ống chống tràn và các thiết bị khác. Có trang bị đồng hồ đo mức nước.

Cửa cấp nước

01 cửa đường kính 60mm

Nắp kiểm tra

01 nắp trên nóc thùng

Lỗ thoát nước

Đường kính 40mm

Lắp đặt

Bồn chứa nước được lắp ráp với Chassy thông qua các bu lông, ốc vít cường độ cao

Công nghệ hàn

Sử dụng công nghệ hàn cho téc Inox

Téc chứa bọt



Dung tích téc bọt (lít)

1.000

Hình dạng

Hình khối chữ nhật

Vật liệu

Thép không gỉ INOX SUS 316 ( Kháng Axit, Bromua, Iodides)

Kết cấu

Téc hóa chất lỏng được hàn chắc chắn rung lắc và hư hại từ hoá chất. Téc hóa chất có lỗ để kiểm tra và làm sạch, có tấm ngăn và các thiết bị khác.

Thiết bị

01 chiếc đồng hồ đo mức foam

Lỗ thoát

Đường kính 3/4 inch có van đóng

Thời gian hút được nước

14 giây

Bộ trích công suât PTO

Nhập khẩu Ý

Tỷ số truyền

1.562

Số bánh răng ăn khớp

3

Cơ cấu ly hợp

Ăn khớp bánh răng

Hệ thống dẫn động ăn khớp

Hệ thống khí nén điều khiển bằng van điện từ

Dầu bôi trơn

Dầu hộp số

Hệ thống làm mát cho PTO

Bơm dầu bôi trơn làm mát

Vật liệu vỏ

Gang cầu

Loại PTO

Loại hộp rời lắp sau hộp số

Hệ thống trộn bọt

Sử dụng với hóa chất bọt B

( 1% - 3%-6% ).

Tỷ lệ trộn: lựa chọn 1%, 3% và 6%

Các loại chất lỏng có thể dùng được : Bất kỳ loại chất lỏng nào, bọt protein, bọt flo, bọt flo với cấu trúc dạng hạt (FFFP), bọt khí tổng hợp và bọt khí hình thành từ màn hơi nước (AFFF).

Model: FOAMATE 2.1-

Hãng TRIDENT-Mỹ

1/ Thông số chính:

-Đạt 8.000 Lít/ Phút tại 1%

-Đạt 8.000 Lít/ Phút tại 3%

-Đạt 4.000 Lít/ Phút tại 6%

2/ Các bộ phận chính:

Bộ hút Eductor

Bộ chia tỷ lệ trộn Foam

Bộ điều khiển và tấm hiển thị tỷ lệ chia

Van một chiều ngăn nước tràn lên téc bọt

Van điều khiển hóa chất và áp suất phun qua Eductor

Lăng  giá

Model SL-23NB,  xuất xứ: SHILLA-Korea

Kiểu: Điều khiển bằng tay, có khả năng phun nước + thuốc chữa cháy

Góc quay của lăng giá ở mặt phẳng nằm ngang (độ): 3600, liên tục

Góc quay của lăng giá ở mặt phẳng thẳng đứng (độ:L - 45 ¸ + 90

Lưu lượng phun: 2.490 lít/phút

Tầm phun xa tối đa của lăng giá(m): 60m

Vị trí lắp đặt: Phía trên nóc xe, gần về phía sau giúp cho công việc phun được an toàn và hiệu quả

THIẾT BỊ KÈM THEO XE CHỮA CHÁY 6 KHỐI HINO

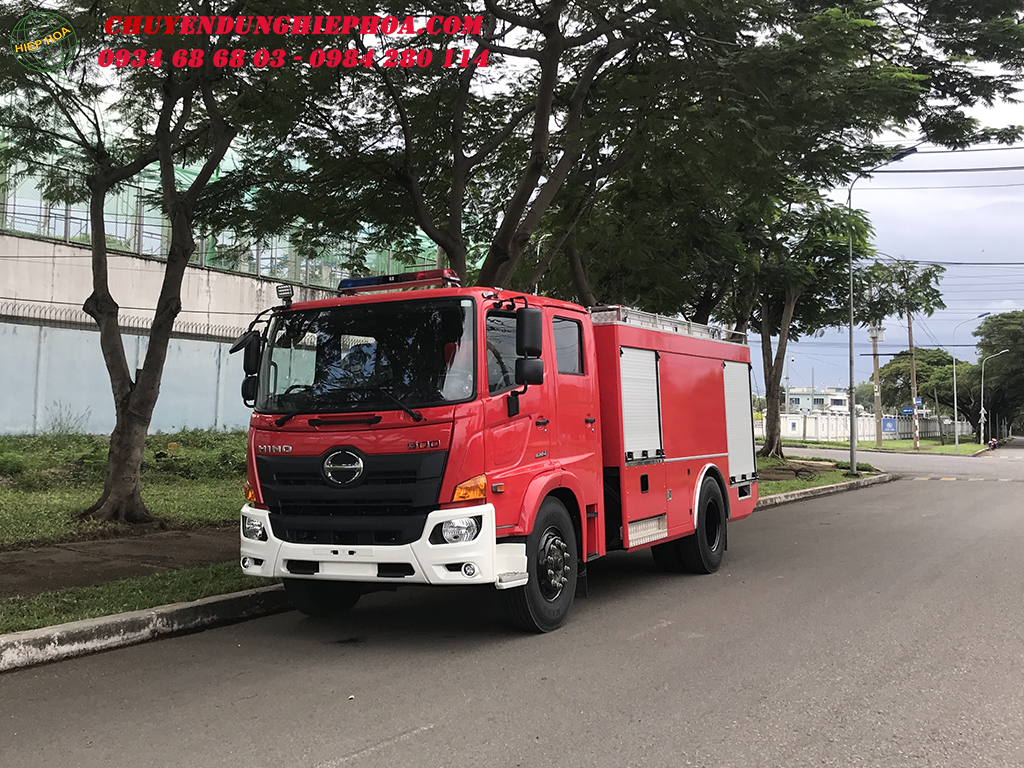

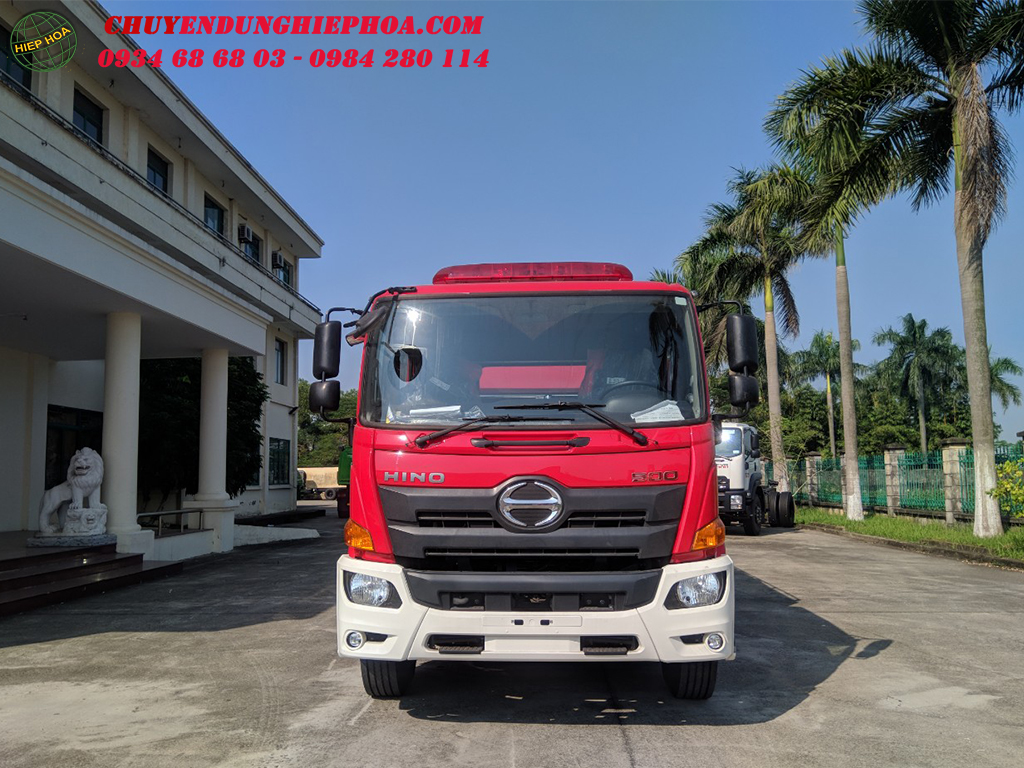

HÌNH ẢNH XE CHỮA CHÁY 6 KHỐI HINO
