Trạm ép rác kín di động

PDF PRINT EMAIL ASK

THÔNG SỐ KỸ THUẬT TRẠM ÉP RÁC DI ĐỘNG

YÊU CẦU SỐ LIỆU TRƯỚC KHI THIẾT KẾ

Diện tích mặt bằng

Thống kê được lượng rác thu gom hàng ngày

Thống kê số lượng các loại phương tiện thu gom rác

Khoảng cách di chuyển đến Khu xử lý rác: tối thiểu 20km

MỤC ĐÍCH VÀ LỢI ÍCH ĐẦU TƯ

1. Mục đích: Giảm chi phí, nâng cao hiệu quả kinh tế và năng lực quản lý chất thải rắn đô thị.

2. Lợi ích:

- Hạn chế vận chuyển đường dài bằng xe nhỏ. Tạo điểm thu gom rác tập trung, giảm thiểu các điểm thu gom rác lộ thiên gây ô nhiễm môi trường

- Thu gom, vận chuyển rác nhanh chóng hiệu quả. Khai thác hiệu quả từ các thiết bị thu chứa rác

- Xử lý triệt để mùi hôi, nước thải, đảm bảo các tiêu chuẩn an toàn vệ sinh môi trường

- Vận hành đơn giản, an toàn, chi phí thấp

- Văn minh đô thị, sạch đẹp, bền vững, phù hợp với điều kiện quy hoạch của từng địa phương, từng khu vực triển khai

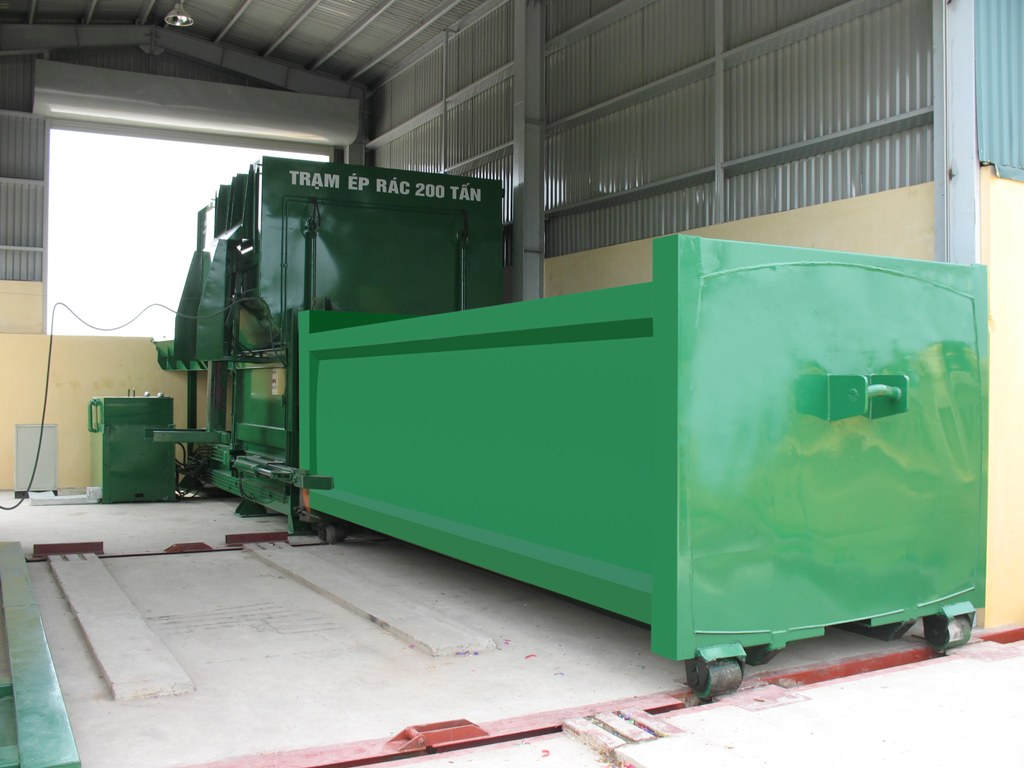

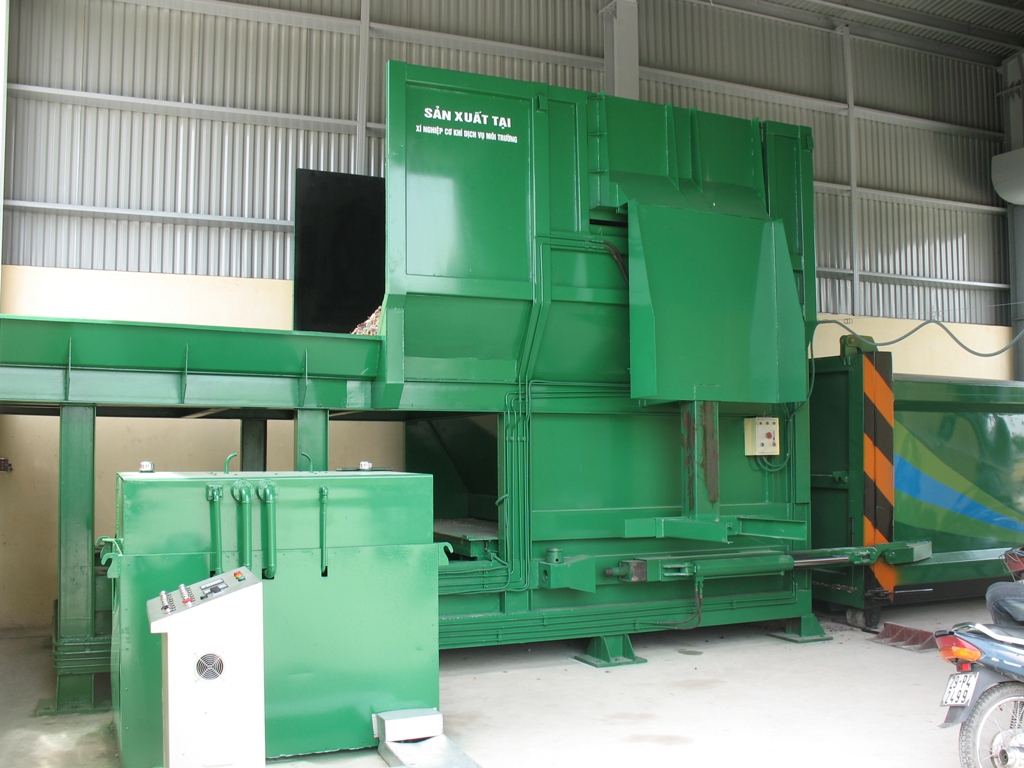

Thông số kỹ thuật trạm ép rác kín di động

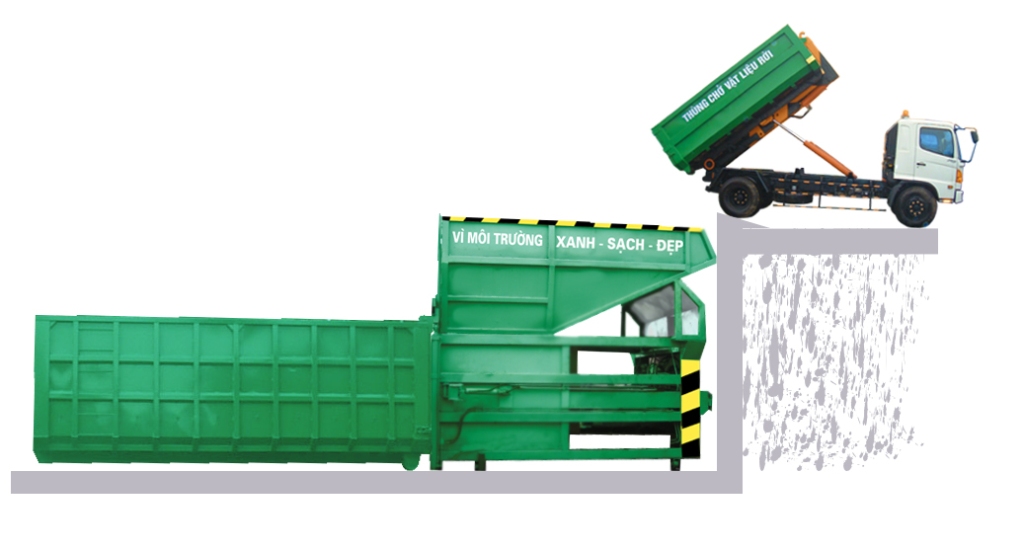

Mô hình hoạt động	Sử dụng máy ép tại điểm tập kết cố định (nguồn điện 3pha …) Nạp rác từ 2 phía bằng càng gắp xe gom và gầu xúc chuyển tải Ép rác vào Container thùng kín bằng hệ thống thủy lực Vận chuyển container rác bằng các xe hooklift có sẵn
Tính năng kỹ thuật	Kết cấu gọn nhẹ, phù hợp với diện tích mặt bằng nhỏ Container cố định, máy ép di chuyển trên ray bằng đẩy tay Một máy ép sử dụng được với nhiều container thùng kín Công suất máy ép : 10 tấn/ h
THÂN TRẠM
Kích thước bao	(3.450 x 2.540 x 1.650)mm
Miệng nạp rác	(1.500 x 1.800)mm
Thể tích buồng ép	1,6 (m³)
Khung xương	Dạng hình hộp chữ nhật, có kết cấu vững chắc, được chế tạo bằng ray chữ P tiêu chuẩn và xương dập định hình thép Q345
Vỏ trạm	Có mặt trượt bàn ép, mặt phễu dẫn rác, chế tạo từ thép tấm chất lượng cao dày 4÷ 6mm
Thu chứa nước rác	Trang bị thùng chứa + máng hứng nước rỉ rác
Cơ cấu liên kết thùng – trạm	02 xylanh kéo, đẩy thùng + 02 khóa vít-me bố trí 02 bên 02 xylanh nâng, hạ cửa sập, kích thước theo tiêu chuẩn
Cơ cấu di chuyển	04 con lăn chuyển động trên 02 ray chữ P tiêu chuẩn.
Cơ cấu nạp rác	Cơ cấu càng gắp thùng gom 02 xylanh, kích thước cặp thùng tiêu chuẩn cho các loại xe gom, tải trọng nâng 500 kg. Cơ cấu gầu lật tiếp nhận rác từ các phương tiện chuyển tải, các thiết bị thu chứa đổ xả tự do; 02 xy lanh tải trọng nâng 800kg
BÀN ÉP, ĐẨY RÁC
Cấu tạo	Hình hộp chữ nhật, chế tạo từ thép dập định hình, dày 4¸6 mm
Hoạt động	Chuyển động kiểu ngăn kéo thông qua 02 xylanh ép đẩy F100 Trượt êm nhờ kết cấu 3 mặt trượt, thanh trượt chế tạo từ nhựa cao phân tử
Chu kỳ ép rác	30 giây (chu kỳ nạp rác bằng càng gắp: 30s)
HỆ THỐNG THỦY LỰC
Bơm thủy lực	Bơm bánh răng Galtech Q44 - Pmax 250 kg/cm²- Italy
Van PP, van AT	Van Galtech Q60, Pmax 250 kg/cm²- Italy
Thiết bị khác	Vật tư xylanh nhập khẩu Italy, lắp ráp tại Việt Nam Trang bị đồng hồ hiển thị áp suất, thùng dầu, mắt báo dầu
HỆ THỐNG ĐIỆN ĐIỀU KHIỂN
Motor dẫn động	Hàng liên doanh chất lượng cao, 15 kW Tốc độ định mức: 1.500 v/p
Hộp điều khiển	Hộp điện 3pha, trang bị cầu dao, nút khởi động
Điều khiển	Khởi động motor thông qua hộp điện tổng Điều khiển xylanh : 04 tay gạt cơ khí trực tiếp
Sơn hoàn thiện, trang trí	Sơn màu xanh môi trường, có logo công ty, hướng dẫn sử dụng
