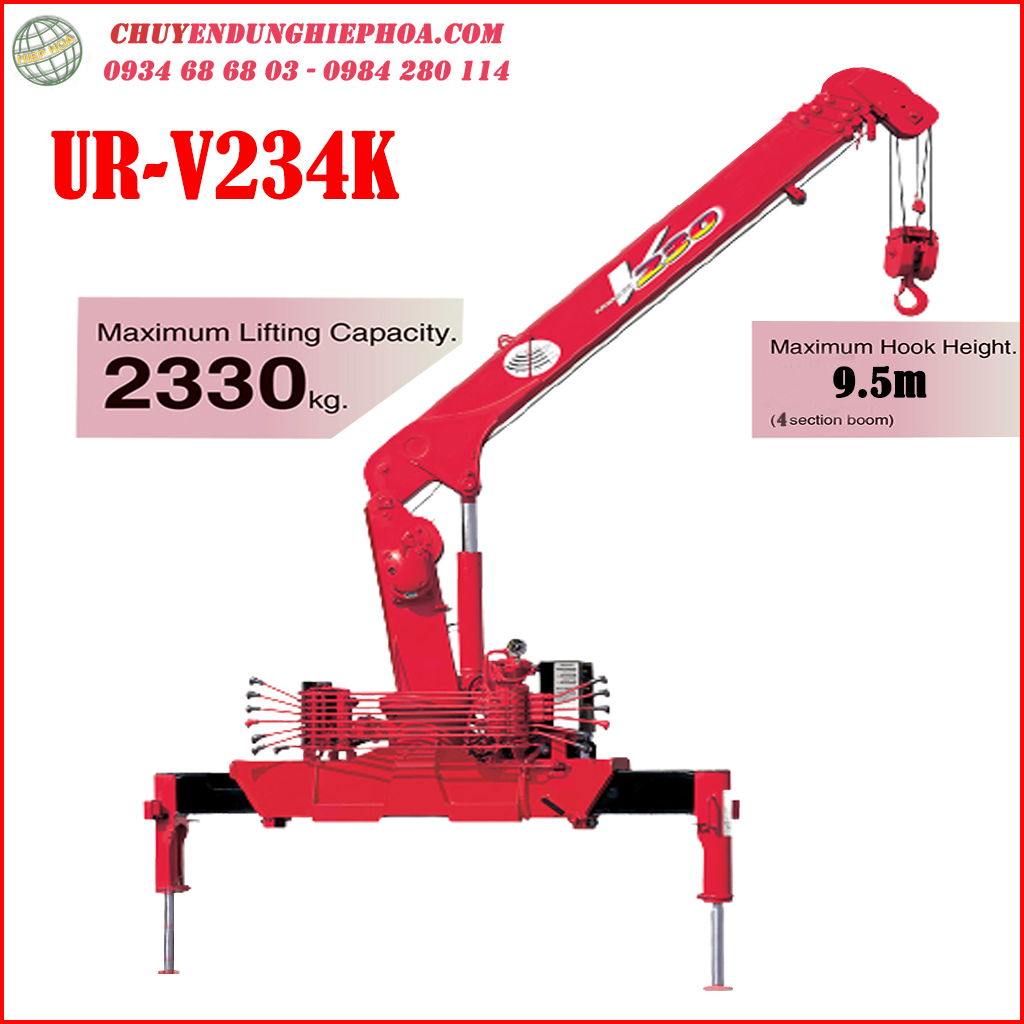

Series UR-V230K 2,3 tấn

Model

UR-V232K

UR-V233K

UR-V234K

Công suất nâng lớn nhất

2.330 kg ở 1,7m

2.330 kg ở 1,7m

2.330 kg ở 1,7m

Chiều cao móc lớn nhất

5,4 m

7,4 m

9,5 m

Bán kính làm việc

4,23 m

6,23 m

8,43 m

Chiều dài khi ra hết cần

4,40 m

6,40 m

8,60 m

Chiều dài khi thu hết cần

2,50 m

2,59 m

2,87 m

Số đoạn

2 đoạn cần

3 đoạn cần

4 đoạn cần

Trọng lượng bản thân cẩu

690 kg

755 kg

835 kg

Góc làm việc

1° - 76°

Góc xoay liên tục

360° liên tục

Tời thủy lực

Điều khiển bằng động cơ thủy lực, giảm tốc bằng bánh răng thẳng, có phanh cơ tự động.

Dây cáp

(JIS): lWRC 6 x WS(26) HẠNG B

D x L:

 8mm x 34m

D x L:

 8mm x 44m

D x L:

 8mm x 54m

Chân chống

Kích dọc và dầm ngang

Kích dọc: Xi lanh thủy lực tác động kép với van một chiều chống tụt.

Dầm ngang: Loại mở rộng thủ công

Khoảng cách: Rút lại:1,726m – Mở rộng: 2,6m

Bơm thủy lực

Loại hình: loại bơm bánh răng

Áp lực: 20,6MPa {210kgf/cm2}

Lưu lượng: 53 l/phút.

Vòng quay: 1700 vòng / phút

Thùng dầu thủy lực

22 lít

Các thiết bị an toàn

1. Van giảm áp

2. Van đối trọng cho xi lanh nâng cần và ống lồng cần

3. Van một chiều chống tụt chân chống

4. Chỉ báo góc làm việc với chỉ báo tải

5. Chốt an toàn

6. Phanh cơ tự động cho tời

7. Đồng hồ đo tải trọng

8. Cấp độ làm việc

9. Báo động quá tải

10. Còi cảnh báo

11. Khóa xoay tự động

12. Tự động dừng khi quá tải
